二、主要變配電設備安全

　　除上述變配電站的一般安全要求外，變壓器等設備尚需滿足以下安全要求。

　　1.電力變壓器

　　(1)變壓器的安裝

　　1)變壓器各部件及本體的固定必須牢固。

　　2)電氣連接必須良好，鋁導體與變壓器的連接應采用銅鋁過渡接頭。

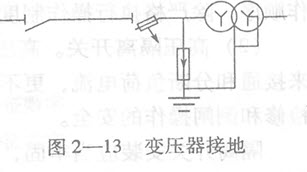

　　3)在不接地的10kV系統中，變壓器的接地一般是其低壓繞組中性點、外殼及其閥型避雷器三者共用的接地(見圖2-13)。接地必須良好，接地線上應有可斷開的連接點。

　　4)變壓器防爆管噴口前方不得有可燃物體。

　　5)位于地下的變壓器室的門、變壓器室通向配電裝置室的門、變壓器室之間的門均應為防火門。

　　6)居住建筑物內安裝的油浸式變壓器，單臺容量不得超過400kV•A。

　　7)10kV變壓器殼體距門不應小于1m，距墻不應小于0.8m(裝有操作開關時不應小于1.2m)。

　　8)采用自然通風時，變壓器室地面應高出室外地面1.1m。

　　9)室外變壓器容量不超過315kV•A者可柱上安裝，315kV•A以上者應在臺上安裝;一次引線和二次引線均應采用絕緣導線;柱上變壓器底部距地面高度不應小于2.5m，裸導體距地面高度不應小于3.5m;變壓器臺高度一般不應低于0.5m，其圍欄高度不應低于1.7m，變壓器殼體距圍欄不應小于1m，變壓器操作面距圍欄不應小于2m。

　　10)變壓器室的門和圍欄上應有“止步，高壓危險”的明顯標志。

　　(2)變壓器的運行

　　運行中變壓器高壓側電壓偏差不得超過額定值的±5%，低壓最大不平衡電流不得超過額定電流的25%。上層油溫一般不應超過85℃;冷卻裝置應保持正常，呼吸器內吸潮劑的顏色應為淡藍色;通向氣體繼電器的閥門和散熱器的閥門應在打開狀態，防爆管的膜片應完整，變壓器室的門窗、通風孔、百葉窗、防護網、照明燈應完好;室外變壓器基礎不得下沉，電桿應牢固，不得傾斜。

　　干式變壓器的安裝場所應有良好的通風，且空氣相對濕度不得超過70%。

　　2.高壓開關

　　高壓開關主要包括高壓斷路器、高壓負荷開關和高壓隔離開關。高壓開關用以完成電路的轉換，有較大的危險性。

　　(])高壓斷路器。高壓斷路器是高壓開關設備中最重要、最復雜的開關設備。高壓斷路器有強力滅弧裝置，既能在正常情況下接通和分斷負荷電流，又能借助繼電保護裝置在故障情況下切斷過載電流和短路電流。

　　斷路器分斷電路時，如電弧不能及時熄滅，不但斷路器本身可能受到嚴重損壞，還可能迅速發展為弧光短路，導致更為嚴重的事故。

　　按照滅弧介質和滅弧方式，高壓斷路器可分為少油斷路器、多油斷路器、真空斷路器、六氟化硫斷路器、壓縮空氣斷路器、固體產氣斷路器和磁吹斷路器。

　　高壓斷路器必須與高壓隔離開關或隔離插頭串聯使用，由斷路器接通和分斷電流，由隔離開關或隔離插頭隔斷電源。因此，切斷電路時必須先拉開斷路器，后拉開隔離開關;

　　接通電路時必須先合上隔離開關，后合上斷路器。為確保斷路器與隔離開關之間的正確操作順序，除嚴格執行操作制度外，10kV系統中常安裝機械式或電磁式聯鎖裝置。

　　(2)高壓隔離開關。高壓隔離開關簡稱刀閘。隔離開關沒有專門的滅弧裝置，不能用來接通和分斷負荷電流，更不能用來切斷短路電流。隔離開關主要用來隔斷電源，以保證檢修和倒閘操作的安全。

　　隔離開關安裝應當牢固，電氣連接應當緊密、接觸良好，與銅、鋁導體連接須采用銅鋁過渡接頭。

　　隔離開關不能帶負荷操作。拉閘、合閘前應檢查與之串聯安裝的斷路器是否在分閘位置。

　　運行中的高壓隔離開關連接部位溫度不得超過75℃，機構應保持靈活。

　　(3)高壓負荷開關。高壓負荷開關有比較簡單的滅弧裝置，用來接通和斷開負荷電流。負荷開關必須與有高分斷能力的高壓熔斷器配合使用，由熔斷器切斷短路電流。高壓負荷開關分斷負荷電流時有強電弧產生，’因此，其前方不得有可燃物。
