一、網絡圖和工作

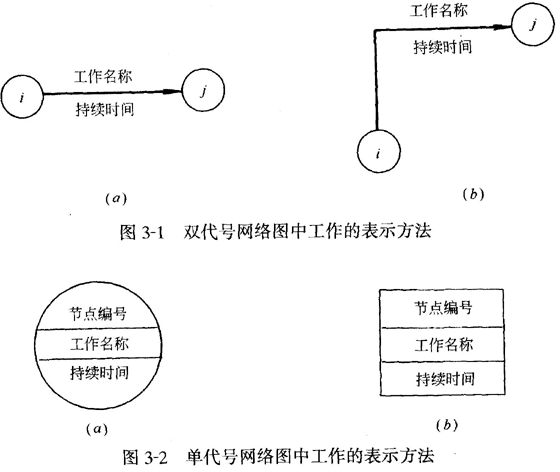

　　網絡圖是由箭線和節點組成，用來表示工作流程的有向、有序網狀圖形。一個網絡圖表示一項計劃任務。網絡圖中的工作是計劃任務按需要粗細程度劃分而成的、消耗時間或同時也消耗資源的一個子項目或子任務。工作可以是單位工程;也可以是分部工程、分項工程;一個施工過程也可以作為一項工作。在一般情況下，完成一項工作既需要消耗時間，也需要消耗勞動力、原材料、施工機具等資源。但也有一些工作只消耗時間而不消耗資源，如混凝土澆筑后的養護過程和墻面抹灰后的干燥過程等。網絡圖有雙代號網絡圖和單代號網絡圖兩種。雙代號網絡圖又稱箭線式網絡圖，它是以箭線及其兩端節點的編號表示工作;同時，節點表示工作的開始或結束以及工作之間的連接狀態。單代號網絡圖又稱節點式網絡圖，它是以節點及其編號表示工作，箭線表示工作之間的邏輯關系。網絡圖中工作的表示方法如圖3-1和圖3-2所示。

　　網絡圖中的節點都必須有編號，其編號嚴禁重復，并應使每一條箭線上箭尾節點編號小于箭頭節點編號。在雙代號網絡圖中，一項工作必須有惟一的一條箭線和相應的一對不重復出現的箭尾、箭頭節點編號。因此，一項工作的名稱可以用其箭尾和箭頭節點編號來表示。而在單代號網絡圖中，一項工作必須有惟一的一個節點及相應的一個代號，該工作的名稱可以用其節點編號來表示。

　　在雙代號網絡圖中，有時存在虛箭線，虛箭線不代表實際工作，我們稱之為虛工作。虛工作既不消耗時間，也不消耗資源。虛工作主要用來表示相鄰兩項工作之間的邏輯關系。但有時為了避免兩項同時開始、同時進行的工作具有相同的開始節點和完成節點，也需要用虛工作加以區分。

　　在單代號網絡圖中，虛擬工作只能出現在網絡圖的起點節點或終點節點處。
