　　案例 消防應急照明和疏散指示標志檢測與驗收案例分析

　　一、情景描述

　　某購物中心共4層，總建筑面積約16000m2。室內外均設置疏散樓梯。

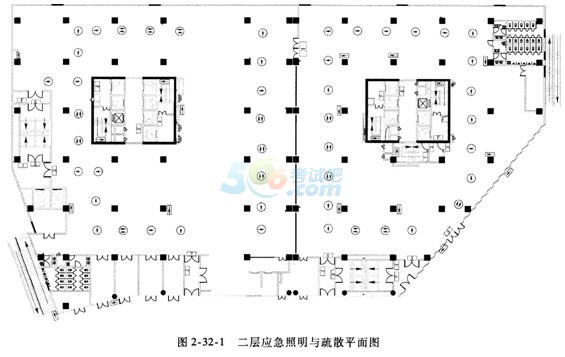

　　購物中心設置自帶電源非集中控制型應急照明和疏散指示系統，共安裝3W應急照明燈41只，安全出口標志燈48只，單向壁掛應急標志燈52只，雙向地埋應急標志燈48只，單向地埋應急標志燈124只，樓層標志燈21只，應急照明配電箱4臺。二層應急照明與疏散平面圖如圖2-32-1所示，應急照明與疏散系統圖如圖2-32-2所示。

　　燈具處于正常工作時，電源由每層的應急照明配電箱提供;處于應急工作時，電源由燈具自帶的蓄電池提供。

　　購物中心設置了控制中心火災自動報警系統，發生火警后，控制中心火災自動報警系統輸出聯動控制信號，強制點亮所有消防應急燈具。

　　二、案例說明

　　本案例包含和涉及下列內容：

　　1)消防應急照明和疏散指示標志檢測與驗收文件及資料審查。

　　2)消防應急照明和疏散指示標志檢測與驗收現場安裝及供電、布線檢查。

　　3)消防應急照明和疏散指示標志檢測與驗收系統功能測試。

　　4)消防應急照明和疏散指示標志檢測與驗收檢測驗收結論判定。

　　三、關鍵知識點及依據

　　(一)文件和資料審查

　　1)檢查圖樣和設備技術資料等文件是否齊全。

　　2)采用比對的方法，檢查系統中各類產品的名稱、型號、規格、使用的電池是否與市場準入制度要求的有效證明文件一致。

　　3)檢查施工記錄和系統調試記錄，保證系統處于正常工作狀態。

　　(二)現場安裝及供電、布線檢查

　　1)消防應急燈具與供電線路之間不能使用插頭連接，安裝后不影響人員通行，燈具周圍無遮擋物，吊裝時吊管上端固定牢固。

　　2)帶有疏散方向指示箭頭的消防應急標志燈具在安裝時應保證箭頭方向與疏散方向相同，指示出口的消防應急標志燈具要固定在堅固的墻上或頂棚下。

　　3)作為輔助指示的蓄光型標志牌安裝在與標志燈具指示方向相同的路線上，但不能代替標志燈具。

　　4)消防應急照明燈具由進線總配電箱內一路專用回路供電。

　　5)分散設置的集中電源的正常供電回路應取自本防火分區的(備用)應急照明配電箱，分配電裝置應急回路由應急照明集中電源供電。

　　(三)功能測試

　　1.消防應急標志燈具測試

　　1)燈具正常工作時，光源應保持常亮且無故障。

　　2)燈具的疏散標志指示方向與實際疏散方向要保持一致。

　　3)操作試驗按鈕，使標志燈具處于應急工作狀態，記錄應急工作時間，該時間應不小于燈具本身標稱的應急工作時間。

　　4)操作試驗按鈕，啟動具有語音功能的安全出口標志燈，語音應滿足燈具說明書要求。

　　2.消防應急照明燈具測試

　　1)觀察燈具是否處于正常工作狀態且無故障。

　　2)檢查光源與電源分開設置的照明燈具，電源的試驗按鈕和狀態指示燈可方便操作和觀察。

　　3)操作試驗按鈕，使照明燈具處于應急工作狀態，記錄應急工作時間，該時間應不小于燈具本身標稱的應急工作時間。

　　4)安裝區域的最低照度值要符合設計要求。

　　3.應急照明配電箱測試

　　1)觀察配電箱的工作狀態指示燈，確認配電箱處于正常工作狀態。

　　2)切斷配電箱的供電輸出，檢查所連接燈具的應急轉換情況。

　　4.系統功能測試

　　模擬消防聯動控制信號聯動應急照明配電箱，檢查應急燈具的應急工作狀態。

　　(四)檢測驗收結論判定

　　1.功能測試抽樣比例、數量

　　本案例中的燈具總數超過了5臺，所以功能測試數量按實際安裝數量10%的比例抽取，應急照明配電箱全數檢查，聯動功能試驗進行1～2次。

　　2.功能測試抽樣方法

　　采用分區、分樓層隨機抽樣的方法。

　　3.評定規則

　　文件及資料審查應全部滿足要求;現場安裝及布線、供電檢查應符合要求;如有不合格項，允許施工單位現場或限期整改;功能測試項目檢驗應滿足要求，如有不合格項，允許施工單位現場或限期整改，并對不合格項進行復檢。

　　以上全部合格，判定系統合格。

　　四、注意事項

　　1)設置消防安全疏散指示時，應優先采用消防應急標志燈具。

　　2)應急轉換時間。系統應急轉換時間不能大于5s，高危險區域系統的應急轉換時間不能大于0.25s。

　　3)照度應符合下列規定：

　　①疏散通道照明區域的寬度應不小于通道寬度的1/2，照明區域內地面中心線水平照度不應低于11x，照明區域邊緣的水平照度不應低于0.501x。

　　②樓梯間內的地面中心線水平照度不應低于51x。

　　③疏散區域內中心線的地面水平照度的最大值與最小值之比不應大于40。

　　④避難場所和人員密集場所內的地面最低水平照度不應低于11x。

　　4)線路敷設應符合下列規定：

　　①集中電源系統的配電干線在豎井外敷設時，應滿足：

　　a.阻燃導線應穿金屬管或經阻燃處理的硬質塑料管保護。

　　b.敷設在保護層厚度不小于30mm不燃燒體內。

　　C.阻燃電纜應在防火線槽或防火橋架內敷設。

　　d.礦物絕緣電纜或A級防火電纜可在橋架內敷設。

　　②集中電源系統的配電支線應采用阻燃導線，豎井外敷設時穿金屬管保護或敷設在防火線槽內。
