　　案例 自動噴水滅火系統檢查與維護保養案例分析

　　一、情景描述

　　某商業建筑地上一層、地下一層，建筑高度為4.50m，地上主要使用性質為商業，地下主要使用性質為汽車庫、設備用房和歌舞娛樂放映游藝場所。建筑防火及消防設施配置均滿足現行有關國家工程建設消防技術標準的要求。

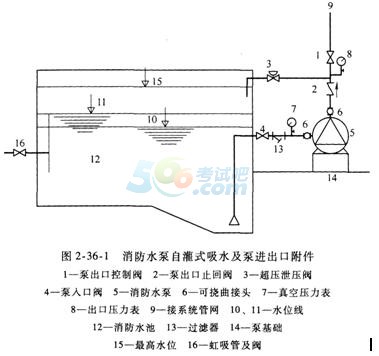

　　地下消防水池有效容積為350m3，屋頂高位消防水箱有效容積為18m3，由于要為自動噴水滅火系統提供其所需壓力，故配設氣壓給水設備，型號為ZW(1)-I-z-10，其工作參數為：ρ1=0.14MPa、P2=0.21MPa、P3=0.24MPa、P4=0.29MPa。地下室設消防水泵房，消火栓系統和自動噴水滅火系統分別設消防水泵組，均為臥式離心泵，噴淋泵和消火栓泵均在水池的同一高度取水，其中自動噴水滅火系統的消防水泵流量為301/s，揚程為35m，兩臺同型號同規格的噴淋泵，一用一備，互為備用，均為自灌式吸水。消防水泵自灌式吸水和泵進出口附件如圖2-36-1所示，該水池為生活和消防共用，在生活出水管上設有虹吸管及閥16，當水位達到水位線11處時，生活泵已不能吸水，因此水位線11以下為消防不動用容積，水池的消防不動用容積已滿足室內消火栓系統2h火災延續時間和自動噴水滅火系統1h火災延續時間內全部消防用水量，由于室外管網能保證室外消防用水，故水池只保證室內消防用水，而且水池的補水是按補水時間不超過48h并滿足生活用水量的要求設置補水設施的，補水管一根，管徑DN50，濕式報警閥組設在水泵房內。

　　自動噴水滅火系統最不利點噴頭的工作壓力為0.13MPa，采用k-80噴頭，噴頭間距為3.4m×3.4m，配水支管及配水管管徑均符合《自動噴水滅火系統設計規范(2005年版)》(GB 50084--2001)的要求。

　　泵出口控制閥1為明桿閘閥，泵人口閥4為對夾式蝶閥，超壓泄壓閥3的泄水口回流至水池，吸水管固定于池壁，吸水喇叭口置于支座上。

　　維保單位檢查試驗前，應業主要求利用本次試驗的機會用消防水泵抽水將消防水池水體更換，并全面完成了消防水泵的試驗工作，試驗前首先檢查校核了消防水池和消防水箱的有效容積，均符合設計要求;對消防水泵和氣壓給水設備進行了檢查和試驗，均能正常工作;濕式報警閥組工作正常;上下腔壓力表顯示正常，消防水泵出口壓力表示值為0.35MPa，符合要求。試驗小組決定按以下方案實施試驗：

　　第一步，利用噴淋泵輪換工作抽水，檢驗噴淋泵的手動啟動、自動啟動、電源切換、故障互投的性能;第二步，測定噴淋泵的三點工況性能。

　　檢查噴淋泵出水附件時發現由于超壓泄壓閥及管路無法進行排水，故將其拆除，另在各泵出水管處安裝DN65試驗放水閥，接上DN65消防水帶至水坑，并將各泵的出口控制閥關閉，打開試驗放水閥。另外也對消火栓泵進行同樣整改。

　　在水泵房噴淋泵電氣控制柜處手動啟動A噴淋泵，泵能正常工作，壓力表示值正常，消防水帶出水壓力穩定，運行5min后，更換8噴淋泵運行5min，接著作電源切換互投和故障互投的性能試驗運行。共計運行5min后，又進入自動運行，在連續運行5min至需輪換A噴淋泵運行時，A噴淋泵盡管啟動。但壓力表示值為零，故停泵，立即啟動B噴淋泵運行，但B噴淋泵運行情況同A噴淋泵。經檢查所有電源、電氣控制設備和水泵均無異樣，為了排除故障又啟動消火栓泵進行試驗，結果同前，停止試驗并測量此刻水池水位在圖2-36-1中的水位線10處。

　　二、案例說明

　　本案例中下列事項均符合要求：

　　1)消防水泵的供水性能。

　　2)消防水泵電控柜的控制顯示功能。

　　3)消防水泵聯動控制的性能要求。

　　4)消防水泵房集水坑的容量和排水能力。

　　三、關鍵知識點及依據

　　(一)依據

　　1)《建筑設計防火規范》(GB 50016--2006)。

　　2)《自動噴水滅火系統設計規范(2005年版)》(GB 50084--2001)。

　　3)《自動噴水滅火系統施工及驗收規范》(GB 50261—2005)。

　　4)《建筑給水排水設計規范(2009年版)》(GB 50015--2003)。

　　(二)關鍵知識點

　　1)消防水泵自灌式吸水的基本概念和要求。

　　2)消防水泵出水管上DN65試驗放水裝置的正確設置。

　　四、注意事項

　　1)消防水池的儲水有效容積必須是在自灌式吸水的條件下消防水泵能夠取用的那部分水體容積。

　　2)消防泵出水管上DN65試驗放水裝置的設置必須滿足對消防水泵性能的測試要求。
