　　火災自動報警系統一般設置在工業與民用建筑場所，與自動滅火系統、疏散誘導系統、防排煙系統以及防火分隔系統等其他消防分類設備一起構成完整的建筑消防系統。火災自動報警系統由火災探測報警系統、消防聯動控制系統、可燃氣體探測報警系統及電氣火災監控系統組成。

　　一、火災探測報警系統

　　火災探測報警系統由火災報警控制器、觸發器件和火災警報裝置等組成，能及時、準確地探測保護對象的初起火災，并做出報警響應，告知建筑中的人員火災的發生，從而使建筑中的人員有足夠的時間在火災發展蔓延到危害生命安全的程度時疏散至安全地帶，是保障人員生命安全的最基本的建筑消防系統。

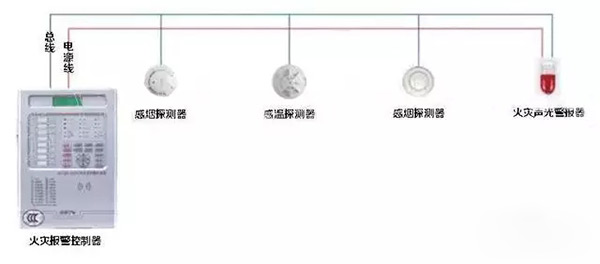

　　火災探測報警系統的構成如圖所示。

　　二、消防聯動控制系統

　　消防聯動控制系統由消防聯動控制器、消防控制室圖形顯示裝置、消防電氣控制裝置(防火卷簾控制器、氣體滅火控制器等)、消防電動裝置、消防聯動模塊、消火栓按鈕、消防應急廣播設備、消防電話等設備和組件組成。

　　在火災發生時聯動控制器按設定的控制邏輯準確發出聯動控制信號給消防泵、噴淋泵、防火門、防火閥、防排煙閥和通風等消防設備，完成對滅火系統、疏散誘導系統、防排煙系統及防火卷簾等其他消防有關設備的控制功能，當消防設備動作后將動作信號反饋給消防控制室并顯示。

　　監視建筑消防設施的運行狀態，即接收來自消防聯動現場設備以及火災自動報警系統以外的其它系統的火災信息或其它觸發和輸入信息。通過傳輸設備將火災報警控制器發出的火災報警信號及其它有關信息傳輸到建筑消防設施及消防安全管理遠程監控系統。

　　消防聯動控制系統的構成如圖所示。

　　三、可燃氣體探測報警系統

　　可燃氣體探測報警系統由可燃氣體報警控制器、可燃氣體探測器和火災聲警報器組成，能夠在保護區域內泄露可燃氣體的濃度低于爆炸下限的條件下提前報警，從而預防由于可燃氣體泄漏引發的火災和爆炸事故的發生。可燃氣體探測報警系統是火災自動報警系統的獨立子系統，屬于火災預警系統。

　　可燃氣體探測報警系統的構成如圖所示。

　　四、電氣火災監控系統

　　電氣火災監控系統由電氣火災監控器、電氣火災監控探測器組成，能在發生電氣故障，產生一定電氣火災隱患的條件下發出報警，提醒專業人員排除電氣火災隱患，實現電氣火災的早期預防，避免電氣火災的發生。電氣火災監控系統是火災自動報警系統的獨立子系統，屬于火災預警系統。

　　電氣火災監控系統的構成如圖所示。

　　布線要求

　　火災自動報警系統布線前，應核對設計文件的要求對材料進行檢查，導線的種類、電壓等級應符合設計文件要求;并按照下列要求進行布線。

　　1.火災自動報警系統的布線，應符合國家標準《建筑電氣裝置工程施工質量驗收規范》(GB50303—2015)的規定。火災自動報警系統應單獨布線，系統內不同電壓等級、不同電流類別的線路，不應布在同一管內或線槽的同一槽孔內。在管內或線槽內的布線，應在建筑抹灰及地面工程結束后進行，管內或線槽內不應有積水及雜物。

　　2.導線在管內或線槽內，不應有接頭或扭結。導線的接頭，應在接線盒內焊接或用端子連接。從接線盒、線槽等處引到探測器底座、控制設備、揚聲器的線路，當采用金屬軟管保護時，其長度不應大于2m。敷設在多塵或潮濕場所管路的管口和管子連接處，均應做密封處理。

　　3.管路超過下列長度時，應在便于接線處裝設接線盒：

　　(1)管子長度每超過30m，無彎曲時;

　　(2)管子長度每超過20m，有1個彎曲時;

　　(3)管子長度每超過10m，有2個彎曲時;

　　(4)管子長度每超過8m，有3個彎曲時。

　　4.金屬管子入盒，盒外側應套鎖母，內側應裝護口;在吊頂內敷設時，盒的內外側均應套鎖母。塑料管入盒應采取相應固定措施。明敷設各類管路和線槽時，應采用單獨的卡具吊裝或支撐物固定。吊裝線槽或管路的吊桿直徑不應小于6mm。

　　5.線槽敷設時，應在下列部位設置吊點或支點：

　　(1)線槽始端、終端及接頭處;

　　(2)距接線盒0.2m處;

　　(3)線槽轉角或分支處;

　　(4)直線段不大于3m處。

　　6.線槽接口應平直、嚴密，槽蓋應齊全、平整、無翹角。并列安裝時，槽蓋應便于開啟。管線經過建筑物的變形縫(包括沉降縫、伸縮縫、抗震縫等)處，應采取補償措施，導線跨越變形縫的兩側應固定，并留有適當余量。

　　7.火災自動報警系統導線敷設后，應用500V兆歐表測量每個回路導線對地的絕緣電阻，且絕緣電阻值不應小于20MΩ。同一工程中的導線，應根據不同用途選擇不同顏色加以區分，相同用途的導線顏色應一致。電源線正極應為紅色，負極應為藍色或黑色。

　　考點試題：

　　下列關于火災自動報警系統組件設置的做法中，錯誤的是(　　)。(2016年考試真題)

　　A.壁掛手動火災報警按鈕的底邊距離樓地面1.4m

　　B.壁掛緊急廣播揚聲器的底邊距離樓地面2.2m

　　C.壁掛消防聯動控制器的主顯示屏的底邊距離樓地面1.5m

　　D.墻上安裝的消防專用電話插孔的底邊距離樓地面1.3m

　　【答案】B

　　【解析】根據《火災自動報警系統設計規范》(GB50116—2013)第6.3.2條，手動火災報警按鈕應設置在明顯和便于操作的部位。當采用壁掛方式安裝時，其底邊距地高度宜為1.3～1.5m，且應有明顯的標志，因此選項A正確。根據第6.6.2條，壁掛揚聲器的底邊距地面高度應大于2.2m，選項B錯誤;根據第6.1.3條，火災報警控制器和消防聯動控制器安裝在墻上時，其主顯示屏高度宜為1.5～1.8m，其靠近門軸的側面距墻不應小于0.5m，正面操作距離不應小于1.2m，選項C正確;根據第6.7.44條，電話插孔在墻上安裝時，其底邊距地面高度宜為1.3～1.5m，選項D正確。因此，本題的正確答案為B。

　　在有結構梁凸出的頂棚上設置的點型感煙火災探測器，當梁間凈距小于(　　)m時，可忽略梁對探測器保護面積的影響。(2016年考試真題)

　　A.2

　　B.3

　　C.4

　　D.1

　　【答案】D

　　【解析】根據《火災自動報警系統設計規范》(GB50116—2013)第6.2.3.5條，當梁間凈距小于1m時，可不計梁對探測器保護面積的影響。因此，本題的正確答案為D。
