　　給水管網的安裝

　　1.管道連接方式

　　(1)螺紋連接。

　　用于低壓流體輸送，宜采用密封膠帶作為螺紋接口的密封，密封帶應在外螺紋上施加。

　　(2)焊接連接。焊接連接是管道工程中最重要而應用最廣泛的連接方式。其主要優點是：接口牢固耐久，不易滲漏，接頭強度和嚴密性高，使用后不需要經常管理。由于電焊焊縫強度比氣焊高，并且比氣焊經濟，因此常采用電焊焊接。

　　(3)法蘭連接。

　　(4)承插連接。

　　(5)溝槽連接。這種連接方式具有不破壞鋼管鍍鋅層，施工快捷，密封性好，便于拆卸等優點。

　　1)目前消防給水管道工程中較常用的連接方式有以下幾種：

　�、倏ü窟B接

　�、谕瑥饺ㄟB接。

　　③同徑四通連接。

　�、軓濐^連接。

　�、萃漠悘竭B接。

　　⑥機械三通連接。

　　⑦機械四通連接。

　　2)使用溝槽連接件(卡箍)連接時符合下列規定：

　�、谟姓駝拥膱鏊吐竦毓艿缿捎萌嵝越宇^，其他場所宜采用剛性接頭，當采用剛性接頭時，每隔4～5個剛性接頭應設置一個撓性接頭，埋地連接時螺栓和螺母應采用不銹鋼件。

　�、夼渌晒�(立管)與配水管(水平管)連接，應采用溝槽式管件，不應采用機械三通。

　　典型錯誤安裝，配水干管上采用機械三通連接

　　⑧采用溝槽連接件連接管道變徑和轉彎時，宜采用溝槽式異徑管件和彎頭;當需要采用補芯時，三通上可用一個，四通上不應超過兩個;公稱直徑大于50mm的管道不宜采用活接頭。

　　2.管道的安裝

　　1)消防給水管穿過地下室外墻、構筑物墻壁及屋面等有防水要求處時，要設防水套管。

　　2)消防給水管穿過建筑物承重墻或基礎時，應預留洞口，洞口高度應保證管頂上部凈空不小于建筑物的沉降量，不宜小于0.1m，并應填充不透水的彈性材料。

　　3)消防給水管穿過墻體或樓板時要加設套管，套管長度不小于墻體厚度，或高出樓面或地面50mm;套管與管道的間隙應采用不燃材料填塞，管道的接口不應位于套管內。

　　4)消防給水管必須穿過伸縮縫及沉降縫時，應采用波紋管和補償器等技術措施。

　　5)管道外應刷紅色油漆或涂紅色環圈標志，并注明管道名稱和水流方向標識。紅色環圈標志，寬度不應小于20mm，間隔不宜大于4m，在一個獨立的單元內環圈不宜少于兩處。

　　3.管網支吊架的安裝

　　1)設計的吊架在管道的每一支撐點處應能承受五倍于充滿水的管重，且管道系統支撐點應支撐整個消防給水系統。

　　2)管道支架的支撐點宜設在建筑物的結構上，其結構在管道懸吊點應能承受充滿水管道質量另加至少114kg的閥門、法蘭和接頭等附加荷載。

　　3)當管道穿梁安裝時，穿梁處宜作一個吊架。

　　4)下列部位應設置固定支架或防晃支架：

　　①配水管宜在中點設一個防晃支架，當管徑小于DN50mm時可不設。

　�、谂渌晒芗芭渌�，配水支管的長度超過15m，每15m長度內應至少設一個防晃支架，當管徑不大于DN40mm時可不設。

　�、酃軓酱笥贒N50mm的管道拐彎、三通及四通位置處應設一個防晃支架。

　�、芊阑沃Ъ艿膹姸龋瑧獫M足管道、配件及管內水的自重再加50%的水平方向推力時不損壞或不產生永久變形。當管道穿梁安裝時，管道再用緊固件固定于混凝土結構上，可作為一個防晃支架處理。

　　5)架空管道每段管道設置的防晃支架不少于一個;當管道改變方向時，應增設防晃支架。

　　立管在其始端和終端設防晃支架或采用管卡固定。

　　4.管網的試壓和沖洗

　　1)管網安裝完畢后，應對其進行強度試驗、沖洗和嚴密性試驗。

　　2)強度試驗和嚴密性試驗宜用水進行。

　　3)系統試壓完成后，要及時拆除所有臨時盲板及試驗用的管道，并與記錄核對無誤。

　　4)管網沖洗在試壓合格后分段進行。沖洗順序先室外，后室內;先地下，后地上;室內部分的沖洗應按配水干管、配水管、配水支管的順序進行。

　　5)系統試壓前應具備下列條件：

　�、俾竦毓艿赖奈恢眉肮艿阑A、支墩等經復查應符合設計要求。

　�、谠噳河玫膲毫Ρ聿簧儆趦芍�;精度不低于1.5級，量程為試驗壓力值的1.5～2倍。

　　③試壓沖洗方案已經批準。

　　④對不能參與試壓的設備、儀表、閥門及附件要加以隔離或拆除;加設的臨時盲板具有突出于法蘭的邊耳，且應做明顯標志，并記錄臨時盲板的數量。

　　6)系統試壓過程中，當出現泄漏時，要停止試壓，并放空管網中的試驗介質，消除缺陷后，重新再試。

　　7)管網沖洗宜用水進行。沖洗前，應對系統的儀表采取保護措施。

　　8)沖洗前，對管道防晃支架、支吊架等進行檢查，必要時應采取加固措施。

　　9)對不能經受沖洗的設備和沖洗后可能存留臟物、雜物的管段，應進行清理。

　　10)沖洗管道直徑大于DN100mm時，應對其死角和底部進行敲打，但不得損傷管道。

　　11)水壓試驗和水沖洗宜采用生活用水進行，不得使用海水或含有腐蝕性化學物質的水。

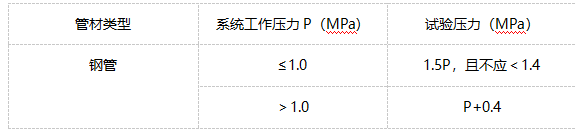

　　12)水壓強度試驗壓力(鋼管)。

　　13)水壓強度試驗的測試點應設在系統管網的最低點。對管網注水時，應將管網內的空氣排凈，并緩慢升壓，達到試驗壓力后，穩壓30min后，管網無泄漏、無變形，且壓力降不大于0.05MPa。

　　14)水壓嚴密性試驗在水壓強度試驗和管網沖洗合格后進行。試驗壓力為設計工作壓力，穩壓24h，應無泄漏。

　　15)水壓試驗時環境溫度不宜低于5℃，當低于5℃時，水壓試驗應采取防凍措施。

　　16)消防給水系統的水源干管、進戶管和室內埋地管道在回填前單獨或與系統一起進行水壓強度試驗和水壓嚴密性試驗。

　　17)氣壓嚴密性試驗的介質宜采用空氣或氮氣，試驗壓力應為0.28MPa，且穩壓24h，壓力降不大于0.01MPa。

　　18)管網沖洗的水流流速、流量不應小于系統設計的水流流速、流量;管網沖洗宜分區、分段進行;水平管網沖洗時，其排水管位置低于配水支管。

　　19)管網沖洗的水流方向要與滅火時管網的水流方向一致。

　　20)管網沖洗應連續進行。當出口處水的顏色、透明度與入口處水的顏色、透明度基本一致時，沖洗方可結束。

　　21)管網沖洗宜設臨時專用排水管道，其排放應暢通和安全。排水管道的截面面積不小于被沖洗管道截面面積的60%。

　　22)管網的地上管道與地下管道連接前，應在配水干管底部加設堵頭后，對地下管道進行沖洗。

　　23)管網沖洗結束后，將管網內的水排除干凈。

　　24)干式消火栓系統管網沖洗結束，管網內水排除干凈后，宜采用壓縮空氣吹干。

　　考點試題

　　管徑大于DN50mm的消防管道水平架空安裝時，應按規定設置防晃支架，下列相關要求中，正確的有(　　)。(2015真題)

　　A.應在管道拐彎位置處設置一個防晃支架

　　B.應在管道三通位置處設置一個防晃支架

　　C.應在管道的始端設置一個防晃支架

　　D.應在管道的終端設置一個防晃支架

　　E.應在管道四通位置處設置一個防晃支架

　　答案：ABE

　　根據《消防給水及消火栓系統技術規范》(GB50974-2014)的規定，室內消火栓系統管網安裝完成后，對其進行水壓試驗和沖洗的正確順序是(　　)。(2015真題)

　　A.強度試驗--嚴密性試驗--沖洗

　　B.強度試驗--沖洗--嚴密性試驗

　　C.沖洗--強度試驗--嚴密性試驗

　　D.沖洗--嚴密性試驗--強度試驗

　　答案：B
