　　案例 泡沫滅火設施檢測與驗收案例分析

　　一、情景描述

　　某原油罐區設有6座10 × 104m3外浮頂儲罐，儲罐浮盤為鋼制雙盤式外浮頂，密封裝置采用二次密封。儲罐直徑為80m，高21.80m，泡沫堰板距罐壁1.20m。罐區布置如圖2—30—1所示。

　　經計算確定罐區泡沫混合液設計流量為1201/s，系統設計壓力為1.20MPa，配置泡沫混合液用水量為253m3，泡沫液用量為7.83m3(采用質量分?jǐn)?shù)為3%的水成膜泡沫液)。每個儲罐設有12個PC8泡沫產生器，罐區配有3支PQ8泡沫槍，用于撲救流散火災。罐區采用環狀供水管網，消防冷卻水和泡沫混合液用水均有2條干管與各自環狀管網連接。

　　罐區設消防泵房1間，5000m3消防水池2座。消防泵房設有消防冷卻供水泵4臺，每臺流量為1801/s，揚程為185m;泡沫消防泵2臺，每臺流量為1801/s，揚程為120m;穩壓泵1臺，流量為101/s，揚程為120m。消防泵房及水源布置如圖2-30-2所示。

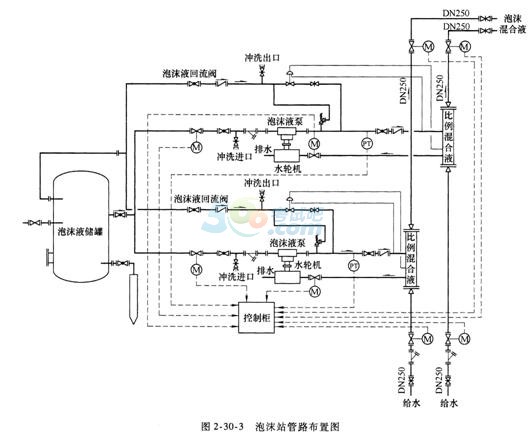

　　罐區設泡沫站1座，內設平衡壓力式泡沫比例混合裝置，泡沫液泵采用水輪機驅動，設有1座有效容積為12m3的不銹鋼泡沫液罐，儲存質量分?jǐn)?shù)為3%的水成膜泡沫液。泡沫站管路布置如圖2—30-3所示。

　　罐區設火災自動報警系統、手動報警系統和工業電視監控系統。泡沫滅火系統采用人工確認火災，遠程控制啟動消防設施的控制方式。當罐區發生火災時，經確認火災后，人工開啟消防控制程序，程序自動啟動消防泵、比例混合裝置和開啟相應的閥門，對起火油罐進行冷卻和滅火。泡沫滅火系統可在5min內將泡沫混合液輸送至罐上任何起火點。

　　圖2-30-1罐區布置圖
