(2)普通硅酸鹽水泥。由硅酸鹽水泥熟料、6%～15%的混合材料、適量石膏磨細制成的水硬性膠凝材料，稱為普通硅酸鹽水泥，代號P?O.

　　摻活性混合材料時，最大摻量不得超過15%，其中允許用不超過水泥質(zhì)量5%的窯灰或不超過水泥質(zhì)量10%的非活性混合材料來代替。摻非活性混合材料時，最大摻量不得超過水泥質(zhì)量的10%。

　　2.硅酸鹽水泥熟料的組成

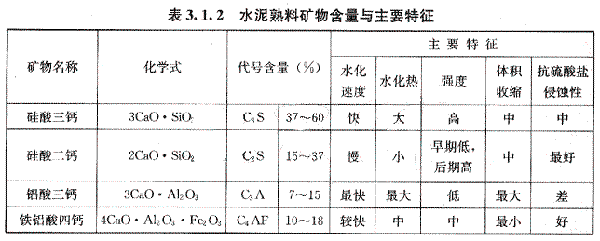

　　硅酸鹽水泥熟料主要礦物組成及其含量范圍和各種熟料單獨與水作用所表現(xiàn)特性，見表3.1.2.

　　3.硅酸鹽水泥的凝結(jié)硬化

　　水泥的凝結(jié)硬化包括化學反應(水化)及物理化學作用(凝結(jié)硬化)水泥的水化反應過程是指水泥加水后，熟料礦物及摻入水泥熟料中的石膏與水發(fā)生一系列化學反應。水泥凝結(jié)硬化機理比較復雜，一般解釋為水化是水泥產(chǎn)生凝結(jié)硬化的必要條件，而凝結(jié)硬化是水泥水化的結(jié)果。

　　4.硅酸鹽水泥及普通水泥的技術(shù)性質(zhì)

　　(1)細度。表示硅酸鹽水泥及普通水泥顆粒的粗細程度。水泥的細度直接影響水泥的活性和強度。顆粒越細，與水反應的表面積大，水化速度快，早期強度高，但硬化收縮較大，且粉磨時能耗大，成本高。但顆粒過粗，又不利于水泥活性的發(fā)揮，強度也低。硅酸鹽水泥比表面積應大于300㎡/kg.

　　(2)凝結(jié)時間。凝結(jié)時間分為初凝時間和終凝時間。初凝時間為水泥加水拌和起，至水泥漿開始失去塑性所需的時間;終凝時間從水泥加水拌和起，至水泥漿完全失去塑性并開始產(chǎn)生強度所需的時間。水泥凝結(jié)時間在施工中有重要意義，為使混凝土和砂漿有充分的時間進行攪拌、運輸、澆搗和砌筑，水泥初凝時間不能過短;當施工完畢后，則要求盡快硬化，具有強度，故終凝時間不能太長。硅酸鹽水泥初凝時間不得早于45min，終凝時間不得遲于6.5h.

　　水泥初凝時間不合要求，該水泥報廢;終凝時間不合要求，視為不合格。

　　(3)體積安定性。指水泥在硬化過程中，體積變化是否均勻的性能，簡稱安定性。水泥安定性不良會導致構(gòu)件(制品)產(chǎn)生膨脹性裂紋或翹曲變形，造成質(zhì)量事故。引起安定性不良的主要原因是熟料中游離氧化鈣或游離氧化鎂過多或石膏摻量過多。
