歡迎進入：2009造價工程師課程免費試聽　　考友交流：考試吧造價工程師論壇

　　(三)鋁酸鹽水泥

　　鋁酸鹽水泥，以前稱為高鋁水泥，也稱礬土水泥。根據現行國家標準《鋁酸鹽水泥》GB 201規定，凡以鋁酸鈣為主的鋁酸鹽水泥熟料，磨細制成的水硬性膠凝材料稱為鋁酸鹽水泥，代號CA.根據需要也可在磨制Al2O3含量大于68%的水泥時，摻加適量的α—Al2O3粉。根據Al2O3含量百分數將鋁酸鹽水泥分為四類：CA—50、CA—60、CA—70、CA—80.

　　(1)鋁酸鹽水泥的技術要求：細度，比表面積≥300㎡/kg;凝結時間，CA—60水泥初凝時間≥60min，終凝時間≤18h，其余三類水泥均要求初凝時間≥30min，終凝時間≤6h;膠砂強度(MPa，抗壓/抗折)：CA—50，1d 40/5.5，3d 50/6.5;CA—60，1d20/2.5，3d 45/5.0，28d 85/10.0;CA—70，1d 30/5.0，3d 40/6.0;CA—80，1d25/4.0，3d 30/5.0.

　　(2)強度特點。鋁酸鹽水泥的主要礦物成分為鋁酸一鈣(CA)、二鋁酸一鈣(CAD、七鋁酸十二鈣(C12A7)和鈣鋁黃長石(C2AS)其中CA水化速度快，凝結正常，快硬早強，而CAz水化速度較之緩慢，但后期強度增長較大。這種水泥3d強度即可達到P.028d的水平，最適宜的硬化溫度為15℃左右，過高的硬化溫度會使其強度大幅下降，濕熱環境也會加快其強度“倒縮”。

　　(3)耐高溫性能。鋁酸鹽水泥具有一定的耐高溫性能，在高溫下仍能保持較高的強度，并能隨CA2含量的增加而提高。

　　(4)耐腐蝕性。試驗證明6個月的鋁酸鹽抗腐蝕系數為0.9以上，具有很高的抗硫酸鹽性和抗海水的侵蝕性，抗硫酸鹽的腐蝕性高于抗硫酸鹽水泥。

　　鋁酸鹽水泥可用于配制不定型耐火材料;與耐火粗細集料(如鉻鐵礦等)可制成耐高溫的耐熱混凝土;用于工期緊急的工程，如國防、道路和特殊搶修工程等，也可用于抗硫酸鹽腐蝕的工程和冬季施工的丁程。

　　鋁酸鹽水泥不宜用于大體積混凝土工程;不能用于與堿溶液接觸的工程;不得與未硬化的硅酸鹽水泥混凝土接觸使用，更不得與硅酸鹽水泥或石灰混合使用;不能蒸汽養護，不宜高溫季節施工。

　　四、砂石

　　砂石是混凝土的主要組成之一，習慣稱集料或骨料，在混凝土中起骨架作用。粒徑在4.75mm以上者稱石子，4.75mm以下者為砂子。

　　(一)普通砂

　　普通砂是指在自然條件作用下形成的粒徑在4.75mm以下的巖石粒料，包括河砂、海砂和山砂。河砂、海砂由于受水流的沖刷作用，顆粒多呈圓形，表面較光滑，拌制混凝土時需水量較少，但砂粒與水泥間的膠結力較弱，海砂中常含有貝殼碎片及可溶性鹽類等有害雜質;山砂顆粒多具棱角、表面粗糙，需水量較大，和易性差，但砂粒與水泥間的膠結力強，有時含較多的黏土等有害雜質。選用砂時，應按就地取材的原則，無砂源地區，也可考慮采用人工砂，即將巖石經軋碎篩選而成的砂。

　　1.有害雜質含量

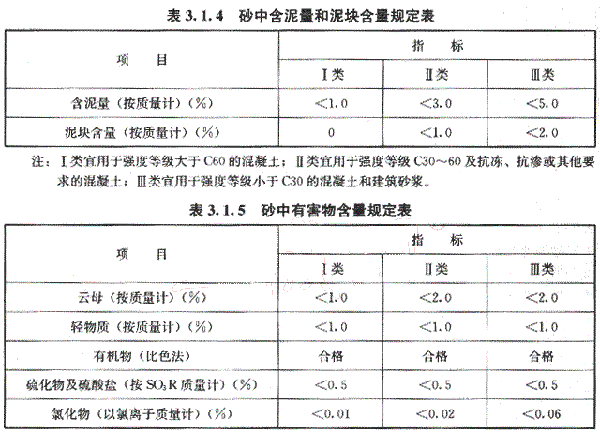

　　砂中常有黏土、淤泥、有機物、云母、硫化物及硫酸鹽等雜質。黏土、淤泥粘附在砂粒表面，妨礙水泥與砂粒的粘結，降低混凝土強度、抗凍性和抗磨性，并增大混凝土的干縮。砂中含泥量和泥塊含量規定見表3.1.4.云母呈薄片狀，表面光滑，與水泥粘結不牢，會降低混凝土的強度。有機物、硫化物和硫酸鹽等對水泥均有腐蝕作用，含量規定見表3.1.5.
