歡迎進入：2009造價工程師課程免費試聽　　考友交流：考試吧造價工程師論壇

　　砂顆粒級配區(qū)中，1區(qū)砂顆粒較粗，宜用來配制水泥用量多(富混凝土)或低流動性普通混凝土;2區(qū)為中砂，粗細適宜，配制混凝土宜優(yōu)先選用2區(qū)砂;3區(qū)顆粒偏細，所配混凝土拌和物粘聚性較大，保水性好，但硬化后干縮較大，表面易產(chǎn)生微裂縫，使用時宜適當降低砂率。

　　某砂樣篩分結(jié)果列于表3.1.8中，試評定該砂的粗細程度和顆粒級配。

　　屬于中砂，查表3.1.8得，該批砂顆粒級配區(qū)為2區(qū)。

　　結(jié)果評定：該砂樣為2區(qū)中砂。

　　3.砂的物理性質(zhì)

　　表觀密度一般為2.55～2.75g/cm3，干砂堆積密度一般為1450～1700kg/m3，隨砂含水率的變化其堆積體積也發(fā)生變化。若以干砂為標準，當含水率為5%時，體積增大25%～30%，這是由于砂子表面的吸附水膜造成，而繼續(xù)增大水量時，水膜破裂體積反而縮小，所以在拌制混凝土?xí)r，砂子用量以質(zhì)量控制較為可靠。

　　砂子的含水狀態(tài)分全干、氣干、表干和潮濕四種狀態(tài)，其含水量各不相同，為了消除其對混凝土質(zhì)量的影響，標準規(guī)定，骨料以干燥狀態(tài)設(shè)計配合比，其他狀態(tài)含水率應(yīng)進行換算。

　　(二)普通石子

　　普通石子包括碎石和卵石。碎石是由天然巖石或卵石經(jīng)破碎、篩分而得到的巖石粒料;卵石是天然巖石由自然條件作用而形成的顆粒。

　　碎石表面粗糙，顆粒多棱角，與水泥漿粘結(jié)力強，配制的混凝土強度高，但其總表面積和孔隙率較大，拌制混凝土水泥用量較多，拌和物和易性較差;卵石表面光滑，少棱角，孔隙率及表面積小，拌制混凝土需用水泥漿量少，拌和物和易性好，便于施工，但所含雜質(zhì)常較碎石多，與水泥漿粘結(jié)力較差，故用其配制的混凝土強度較低。

　　1.有害雜質(zhì)含量

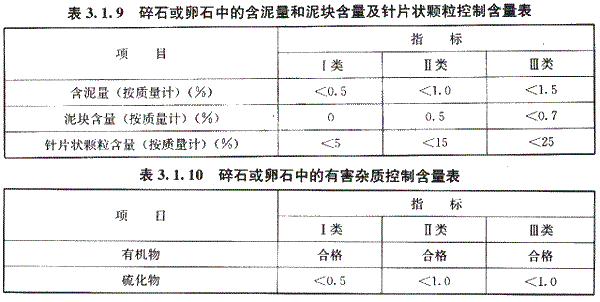

　　石子中含有黏土、淤泥、有機物、硫化物及硫酸鹽和其他活性氧化硅等雜質(zhì)。有的雜質(zhì)影響粘結(jié)力，有的能和水泥產(chǎn)生化學(xué)作用而破壞混凝土結(jié)構(gòu)。此外，針片狀顆粒的含量也不宜過多。其控制含量見表3.1.9和表3.1.10.
