【知識點】牌號及標記方法

　　1、碳素鋼的牌號：

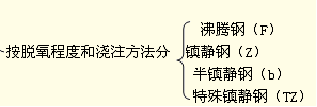

　　碳素鋼的脫氧程度：

　　碳素結構鋼按規定(GB/T700—1988)，碳素結構鋼牌號由代表屈服點的字母“Q”、屈服點等級、質量等級和脫氧程度等四部分按順序組成。屈服點數值共分為Q195、Q215、Q235、Q255和Q275N/m㎡五種;質量等級以硫、磷雜質含量多少，分別用A、B、C、D符號表示，脫氧程度如上所述，Z和TZ在表示鋼的牌號時可以省略。

　　示例：

　　Q235-AF

　　屈服點為235N/m㎡　A級質量等級　沸騰鋼

　　2、鑄鐵牌號的表示方法。

　　①用各種鑄鐵相應漢語音字母的第一個大寫字母作為鑄鐵的代號，當兩種鑄鐵名稱的代號字母相同時，可在大寫字母后加小寫字母表示。同一名稱鑄鐵需要細分時，取其細分特點的漢語拼音字母第一個大寫字母排在后門。

　　②在牌號中一般不標注常規元素碳、硅、錳、硫和磷的符號，但當它們有特殊作用時才標注其元素符號和含量。合金元素的質量分?jǐn)?shù)大于或等于1.0%時，用整數表示;小于1.0%，時一般不標注。只有當該合金元素有較大影響，才予以標注。合金元素按其含量遞減次序排列，含量相同者，按元素符號字母的順序排列。

　　③牌號中代號后面的一組數字表示抗拉強度值(如灰鑄鐵HT100)，有兩組數字時，第一組數字表示抗拉強度值，第二組數字表示伸長率值(如球墨鑄鐵QT400—18)，兩組數字之間用“一”隔開。當牌號中標注了元素符號及含量還需標注抗拉強度時，抗拉強度值置于元素符號及其含量之后，其間用“一”隔開。

　　示例：MT Cu 1 P Ti- 150

　　MT耐磨鑄鐵

　　Cu銅的元素符號

　　1銅的質量分?jǐn)?shù)

　　P磷的元素符號

　　Ti鈦的元素符號

　　150抗拉強度

　　3、型材、板材的標記方式

　　(1)型材的規格以反映其斷面形狀的主要輪廓尺寸來表示;圓鋼的規格以其直徑來表示;六角鋼的規格以其對邊距離來表示;工字鋼和槽鋼的規格以其高×腿寬×腰厚來表示;扁鋼的規格以厚度×寬度來表示。熱軋型鋼的標記方式通常為：

　　示例：

　　熱軋不等邊角鋼　

　　普通碳素鎮定鋼，尺寸為160mm×100mm×10mm的熱軋不等邊角鋼

　　(2)鋼板規格表示方法為寬度×厚度×長度。

　　4、閥門型號及表示方法

　　工業管道及設備上常用的控件主要是指一些常用的閥門，它用于控制管道內介質的流量和壓力。常用閥門有閘閥、截止閥、節流閥、球閥、蝶閥、隔膜閥、旋塞閥、止回閥、安全閥、柱塞閥、減壓閥和疏水閥。

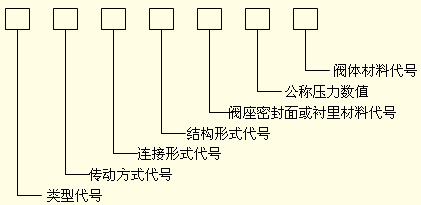

　　閥門的型號表示方法：

　　示例：

　　Q21F-40P

　　Q球閥

　　2電-液動

　　1內螺紋

　　F閥座密封材料為氟塑料

　　40公稱壓力4.0MPa

　　【復習提示】

　　對于這類關于標號的記憶問題，往往是比較復雜的，單獨將它們摘列出來，進行理解對比記憶，會有很大幫助，對于我們的實際應用也有重要意義。
