(十)母線安裝

　　母線分硬母線和軟母線兩種。

　　硬母線又稱匯流排，軟母線包括組合軟母線。

　　--母線安裝，其支持點的距離要求如下：低壓母線不得大于900mm，高壓母線不得大于700mm。低壓母線垂直安裝，且支持點間距無法滿足要求時，應加裝母線絕緣夾板。母線的連接有焊接和螺栓連接兩種。母線排列次序及涂漆的顏色，應符合表8.3.1的要求。

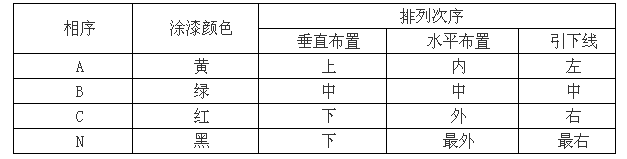

　　表8.3.1 母線排列次序及涂漆的顏色

　　(十一)靜態交流不停電電源裝置UPS安裝(了解)

　　靜態交流不停電電源裝置(簡稱UPS)是一種高質量、高穩定性的獨立電源裝置。所謂不停電電源裝置是指當市電突然停電時，該裝置仍能保證交流電源不間斷供電。

　　--由于UPS與市電電網經過直流儲能環節隔離，排除了市電瞬變干擾，并能連續不斷地提供與市電頻率、電壓、波形、相序相同的交流電，保證了重要設備安全可靠連續正常無干擾運行，它不受市電電源干擾的影響。

　　三、直流系統(了解)

　　四、供電線路

　　(一)架空線路

　　1.架空線路的敷設

　　2.橫擔

　　3.架空線

　　--市區或居民區盡量用絕緣線。絕緣線又分銅芯與鋁芯線兩種。

　　--郊區0.4kV室外架空線路應采用多芯鋁絞絕緣導線

　　(二)電纜安裝工程

　　--電纜安裝前要進行檢查。

　　1 kV以上的電纜要做直流耐壓試驗，l kV以下的電纜用500V搖表測絕緣，檢查合格后方可敷設。

　　當對紙質油浸電纜的密封有懷疑時，應進行潮濕判斷。

　　直接電纜、水底電纜應經直流耐壓試驗合格，充油電纜的油樣試驗合格。

　　1. 電纜敷設的一般技術要求

　　在三相四線制系統中使用的電力電纜，不應采用三芯電纜另加一根單芯電纜或電纜金屬護套等作中性線的方式。在三相系統中，不得將三芯電纜中的一芯接地運行。

　　2.電纜安裝方法

　　(1)電纜在室外直接埋地敷設

　　所謂埋設，就是將電纜直接埋設在挖好的電纜溝內。

　　--埋設深度一般為0.8m(設計有規定者按設計規定深度埋設)，經過農田的電纜埋設深度不應小于1m，埋地敷設的電纜必須是鎧裝并且有防腐保護層，裸鋼帶鎧裝電纜不允許埋地敷設。

　　直埋電纜時，先將埋設電纜土溝(按電纜埋深加100mm)挖好，在溝底鋪100mm厚的細沙(軟土)。敷好電纜后，在電纜上再鋪100mm厚細沙(或軟土)，然后蓋磚或蓋保護板(根據設計規定，設計無規定時，按蓋磚計算)。上面回填土略高于原有地面。多根電纜同溝敷設時，10kV以下電纜平行距離為170mm，10kV以上電纜平行距離為350mm.

　　在同一溝內埋設1、2根電纜時，溝的開挖上口寬為600mm，下口寬為400mm，平均寬度按500mm計算，如電纜埋深為800mm，則溝深為800+100=900(mm)，每米溝長挖方量為0.5×0.9×1=0.45(m3)。每增加一根電纜，平均溝寬增加170mm，則土方量增加0.153 m3。

　　(2)電纜在室內外電纜溝內敷設

　　電纜在室內外電纜溝內敷設，分無支架敷設和有支架敷設。

　　無支架敷設是將電纜直接敷設在電纜溝底上，溝頂蓋水泥蓋板。在兩種不同等級電壓下利用接地線屏蔽，接地線焊在預埋件上，預埋件間距為1000mm。

　　--有支架敷設是將電纜支架安裝在電纜溝內的兩側(雙側支架)或一側(單側支架)，然后將電纜托在支架上。

　　支架又分角鋼支架、槽鋼支架(裝配式支架)、預制鋼筋混凝土支架等三種。

　　(3)電纜沿支架敷設

　　先將支架螺栓預埋在墻上，并把在施工現場制作好的支架固定在預埋螺栓上，然后將電纜固定在電纜支架上

　　電纜直接固定在墻上的，也應先將螺栓預埋在墻上，然后用卡子將電纜與螺栓固定。

　　(4)電纜沿墻吊掛敷設和卡設

　　電纜沿墻吊掛敷設，是先將掛釘預埋在墻內，然后將掛鉤掛在掛釘上，電纜放入掛鉤即可。

　　掛鉤間距：電力電纜為1m，控制電纜為0.8m。掛鉤不超過3層。電纜沿墻卡設，是先將預制好的電纜支架預埋在墻內，然后把電纜用卡子固定在預埋支架上。

　　(5)電纜沿柱卡設

　　先將抱箍支架卡設在柱子上，再將保護鋼管卡設在支架上，此法適用于電纜穿鋼管沿柱垂直敷設。

　　(6)電纜穿導管敷設

　　電纜穿導管敷設是指整條電纜穿鋼管敷設。先將管子敷設好(明設或暗設)，再將電纜穿入管內，每一根管內只允許穿一根電纜，要求管道的內徑等于電纜外徑的1.5～2倍，管子的兩端應做喇叭口。單芯電纜不允許穿入鋼管內。敷設電纜管時應有0.1%的排水坡度。

　　(7)電纜沿鋼索卡設

　　先將鋼索兩端固定好，其中一端裝有花籃螺栓，用以調節鋼索松緊程度，再用卡子將電纜固定在鋼絲繩上。

　　--固定電纜卡子的距離：水平敷設時電力電纜為750mm，控制電纜為600mm;垂直敷設時電力電纜為1500mm，控制電纜為750mm。此法一般用于軟電纜。

　　(8)電纜橋架敷設

　　電纜橋架由立柱、托臂、托盤、隔板和蓋板等組成。

　　電纜一般敷設在托盤內。電纜橋架懸吊式立柱安裝。是由土建專業預埋鐵件，安裝時用膨脹螺栓將立柱固定在預埋鐵件上，然后將托臂固定于立柱上，托盤固定在托臂上，電纜放在托盤內。

　　(9)電纜頂管

　　當埋地電纜橫過廠內馬路或廠外公路且不允許挖開馬路或公路路面時，則采用鋼管從馬路的底部頂穿過去。這種將管子頂穿過馬路的方法叫做頂管。
