　　絕熱工程

　　(一)絕熱目的

　　(二)常用絕熱材料

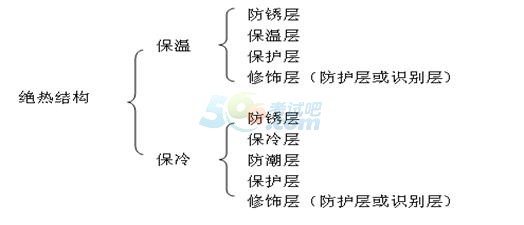

　　(三)絕熱結構

　　絕熱結構的基本要求

　　對絕熱結構的要求如下：

　　(1)保證熱損失不超過標準熱損失。

　　(2)用于保溫層的絕熱材料，在平均溫度低于350℃時，導熱系數不得大于0.12W/(m·K);而保冷材料及其制品，平均溫度小于27℃時，導熱系數不得大于0.064 W/(m·K)。

　　(3)為保證絕熱結構絕熱性能好，而且重量輕，對絕熱材料的密度有一定要求。

　　(4)絕熱結構應有足夠的機械強度。

　　(5)要有良好的保護層。

　　(6)絕熱結構不能使管道和設備受到腐蝕。

　　(7)絕熱結構要簡單，盡量減少材料消耗量。

　　(8)絕熱結構所需要的材料應就地取材、價格便宜。

　　(9)絕熱結構設計時，要考慮絕熱材料所產生的應力不能傳到管道或設備上。由于管道和設備與絕熱結構的熱膨脹系數不同，將產生不同的伸長量，如果在結構上處理不好，就會影響管道或設備的自由伸縮，或使絕熱結構所產生的應力作用在管道或設備上。尤其是間歇運行系統，溫差變化較大，在考慮絕熱結構時必須注意。

　　(10)絕熱結構應當施工簡便，維護檢修方便。

　　(11)決定絕熱結構時要考慮管道或設備震動情況。在管道彎曲部分，方形伸縮器以及管道與泵或其它轉動設備相連接時，由于管道伸縮以及泵或設備產生震動，傳到管道上來，絕熱結構如果不牢固，時間一長就會產生裂縫以致脫落。在這種情況下，最好采用氈襯或繩狀材料。

　　(12)絕熱結構外表面應整齊美觀。

　　2. 保護層

　　保護層的作用：

　　(1)能延長絕熱結構的使用壽命。

　　(2)防止雨水及潮濕空氣的侵蝕。

　　(3)使用保護層可以使保溫外表面平整、美觀。

　　(4)便于涂刷各種色漆。

　　(5)對于保冷的管道，其外表面必須設置防潮層，以防止大氣中水蒸汽凝結于保冷層外表面上，并滲入保冷層內部而產生凝結水或結冰現象，致使保冷材料的導熱系數增大，保冷結構開裂，并加劇金屬壁面的腐蝕。對于埋地管道的保溫結構，也應設防潮層。

　　(四)絕熱施工

　　絕熱層施工

　　(1)涂抹絕熱層。

　　涂抹絕熱層，整體性好，與保溫面結合較牢固，不受保溫面形狀限制，價格也較低，施工作業簡單，但勞動強度大，工期較長，不能在0℃以下施工。

　　(2)充填絕熱層。

　　這種結構常用于表面不規則的管道、閥門、設備的保溫。

　　(3)綁扎絕熱層。它是目前應用最普遍的絕熱層結構形式，主要用于管、柱狀保溫體的預制保溫瓦和保溫氈等絕熱材料的施工。

　　(4)粘貼絕熱層。它是目前應用廣泛的絕熱層結構形式，主要用于非纖維材料的預制保溫瓦、保溫板等等絕熱材料的施工。

　　(5)釘貼絕熱層。它主要用于矩形風管、大直徑管道和設備容器的絕熱層施工中，適用于各種絕熱材料加工成型的預制品件，如珍珠巖板、礦渣棉板等。

　　(6)澆灌式絕熱層。常用聚氨酯泡沫塑料在現場發泡，以形成良好的保冷層。

　　(7)噴塑絕熱層。它是近年來發展起來的一種新的施工方法。它適用于以聚苯乙烯泡沫塑料、聚氯乙烯泡沫塑料、聚氨酯泡沫塑料作為絕熱層的噴涂法施工。這種結構施工方便，施工工藝簡單、施工效率高、且不受絕熱面幾何形狀限制，無接縫。整體性好。

　　(8)閉孔橡膠擠出發泡材料。這種材料的獨立泡孔結構以及共混橡塑材質的柔彈性賦予了它保溫性能優異、質地柔軟、手感舒適、施工方便的特性，還有阻燃性好，耐嚴寒、潮濕、日照以及在120℃下長期使用不易老化變質的優點。

　　2. 防潮層施工

　　現在工程上用作防潮層的材料主要有兩種：一種是以玻璃絲布做胎料，兩面涂刷瀝青瑪蹄脂制作;另一種是以聚氯乙烯塑料薄膜制作。

　　(1)阻燃性瀝青瑪蹄脂貼玻璃布作防潮隔氣層時，它是在絕熱層外面涂抹一層2～3mm厚的阻燃性瀝青瑪蹄脂，接著纏繞一層玻璃布或涂塑窗紗布，然后再涂抹一層2～3mm厚阻燃性瀝青瑪蹄脂形成。此法適用于硬質預制塊做的絕熱層或涂抹的絕熱層上面使用。

　　(2)塑料薄膜作防潮隔氣層，是在保冷層外表面纏繞聚乙烯或聚氯乙烯薄膜l～2層，注意搭接縫寬度應在100mm左右，一邊纏一邊用熱瀝青瑪蹄脂或專用粘結劑粘接。這種防潮層適用于纖維質絕熱層面上。

　　3.保護層施工

　　(1)塑料薄膜或玻璃絲布保護層。

　　(2)石棉石膏或石棉水泥保護層。它是將石棉石膏或石棉加水調制成膠泥狀直接涂抹在防潮層上而形成的。保護層的厚度：管徑DN≤500mm時，厚度δ=10mm;當管徑DN>500mm時，厚度δ=15mm。厚度應保證設計尺寸，表面光滑無裂紋，干燥后可直接涂刷識別標志油漆。這種保護層適用于硬質材料的絕熱層上面或要求防火的管道上。

　　(3)金屬薄板保護層。它是用鍍鋅薄鋼板、鋁合金薄板、鋁箔玻璃鋼薄板等按防潮層的的外徑加工成型，然后固定連接在管道或設備上而成。

　　1)保護層的厚度：對鍍鋅薄鋼板，管徑DN≤100mm時，厚度δ=0.3～0.35mm;當管徑DN>100mm時，厚度δ=0.35～0.5mm;設備和平壁，厚度δ=0.5～0.7mm。對鋁合金薄板，管徑DN≤100mm時，厚度δ=0.4～0.5mm;當管徑DN>100mm時，厚度δ=0.5～0.8mm;設備和平壁，厚度δ=0.8～1.0mm。對鋁箔玻璃鋼薄板，管徑DN≤100mm時，厚度δ=0.3mm;當管徑DN>100mm時，厚度δ=0.5mm;設備和平壁，厚度δ=0.5～0.8mm。

　　2)金屬保護層的接縫形式可根據具體情況選用搭接、插接或咬接形式。

　　3)硬質絕熱制品金屬保護層縱縫，在不損壞里面制品及防潮層前提下可進行咬接。半硬質或軟質絕熱制品的金屬保護層縱縫可用插接或搭接。插接縫可用自攻螺釘或抽芯鉚釘連接，而搭接縫只能用抽芯鉚釘連接，釘的間距200mm。

　　4)金屬保護層的環縫，可采用搭接或插接(重疊寬度30～50mm)。搭接或插接的環縫上，水平管道一般不使用螺釘或鉚釘固定(立式保護層有防墜落要求者除外)。

　　5)保冷結構的金屬保護層接縫宜用咬合或鋼帶捆扎結構。

　　6)鋁箔玻璃鋼薄板保護層的縱縫，不得使用自攻螺釘固定。可同時用帶墊片抽芯鉚釘(間距≤150mm)和玻璃鋼打包帶捆扎(間距≤500mm，且每塊板上至少捆二道)進行固定。保冷結構的保護層，不得使用鉚釘進行固定。

　　7)金屬保護層應有整體防(雨)水功能。對水易滲進絕熱層的部位應用瑪蹄脂或膠泥嚴縫。

　　例題1. 絕熱結構設計時，宜采用氈襯或繩狀材料作為絕熱材料的部位有( )。

　　A. 直管道部分

　　B. 管道彎曲部分

　　C. 方形補償器

　　D. 管道與泵的連接處

　　答案：B C D

　　例題2. 對絕熱結構的基本要求有( )。

　　A.絕熱材料的導熱系數愈小愈好

　　B.絕熱結構必須有足夠的機械強度

　　C.當考慮管道和設備的震動時，絕熱結構應采用剛性絕熱材料

　　D.絕熱結構產生的應力不應作用在管道或設備上

　　答案： A B D

　　例題3.用阻燃性瀝青瑪蹄脂貼玻璃布做防潮隔氣層時，絕熱層外涂抹的瀝青瑪蹄脂厚度應為( )。

　　A.1~2mm

　　B.2~3mm

　　C.3~4mm

　　D.4mm以上

　　答案：B

　　解析：這道題的考點是絕熱施工要求。阻燃性瀝青瑪蹄脂貼玻璃布作防潮隔氣層時，它是在絕熱層外面涂抹一層2～3mm厚的阻燃性瀝青瑪蹄脂，接著纏繞一層玻璃布或涂塑窗紗布，然后再涂抹一層2～3mm厚阻燃性瀝青瑪蹄脂。
