兩表先“開除”等效看懂圖恢復明職責結果立即出

　　注意：恢復電流表很容易，看它原來在哪一支路或干路上直接畫出，而恢復電壓表有點困難，關鍵看它是直接加在哪個用電器的兩端(中間不能是用電器再串有電源)，即是測該用電器的電壓，電壓表直接和它并聯。

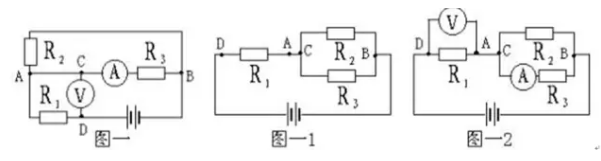

　　例1：請你畫出如圖一所示的電路的等效電路圖，并說明電流表和電壓表的作用。

　　解：(1)兩表先開除把電流表當作導線，電壓表視為開路。

　　(2)標出電路圖的結點A、B、C、D。

　　(3)等效看懂圖根據電流路徑，電流由電源正極出發經過D點和R1來到A點，電流在A點分開兩路，一路通過R2到達B點，另一路通過R3到達B點，兩路在B點匯合到達電源負極形成回路。畫出簡單易看的電路圖(如圖一1)。由此可知R2、R3是并聯，然后再與R1串聯。

　　(4)恢復明職責電流表電壓表復位。由電路圖一可知C、A兩點之間用導線連接在一起可看作同一點，電壓表的兩個接線柱分別連接D點和A點，所以電壓表是測量R1兩端的電壓。電流通過A點分開兩路，一路經過電流表后，再經過R3到達B點，所以電流表是測量通過R3的電流強度(如圖一2)。

　　由上面例子，可看出分析電路的重要性。在復習中應特別強調分析電路，畫等效電路圖的必要性，使學生掌握這個基本技能。并能養成遇到電學問題，先畫出電路圖。遇到電路圖先分析電路的好習慣。

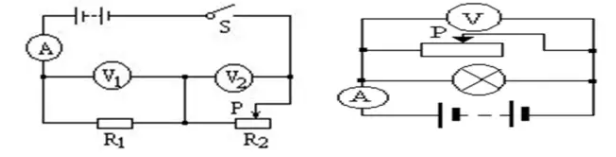

　　練習：如下圖示，當滑動變阻器滑片向右滑動時各表的示數如何變化

　　2.分析開關閉合\斷開(斷路和短路)引起的電路變化(抓住狀態，畫出等效圖)

　　例2.如圖所示電路，試分析各種情況下R1、R2、R3、連接方式，畫出等效電路圖

　　(1)當S1，S2都閉合時。(注意：s1，s2都閉合時，R2被局部短路)

　　(2)當S1，S2都斷開時。

　　(3)當S1斷開，S2閉合時。

　　(4)當S1閉合，S2斷開時，

　　其等效電路圖分別為：

　　例3.(2006年北京市)在圖所示的電路中，電源兩端的電壓為6V并保持不變，R1、R2為兩個相同阻值的電阻，開關S1閉合后，下列說法中正確的是(A)

　　A.開關S2斷開時，R1兩端的電壓為3

　　B.開關S2斷開時，R1兩端的電壓為6V

　　C.開關S2閉合時，R1兩端的電壓為3V

　　D.開關S2閉合時，R2兩端電壓為6V

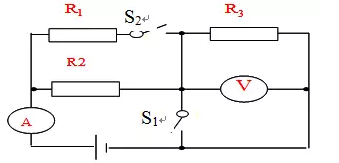

　　練習：如圖所示電路，試分析各種情況下R1、R2、R3、連接方式，畫出等效電路圖

　　(1)當S1斷開，S2閉合時。

　　(2)當S1，S2都閉合時，

　　(3)當S1閉合，S2斷開時。

　　(4)當S1，S2都斷開時。

　　3.滑動變阻器引起的電路變化

　　例4.如下圖示，當滑動變阻器滑片向右滑動時各表的示數如何變化?

　　思路：部分電阻變化--整體電阻變化--整體電流變化--部分電流(電壓)變化

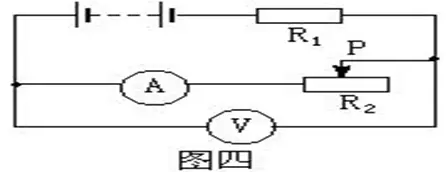

　　例5：如圖四所示的電路中，滑動變阻器R2的滑片P向右移動。請分析電流表和電壓表的變化情況。

　　例6.在如圖所示的電路中，當滑片P向左滑動時(D)

　　A.電壓表示數變大，燈變暗

　　B.電壓表示數變大，燈變亮

　　C.電壓表示數減小，燈變暗

　　D.電流表示數增大，燈變亮(注意分析此題時，以電燈上電壓做為電壓變化的參照物，因為燈泡的電阻不變)

　　小結：電路的識別

　　1.有電表的“等效開除”

　　2.有開關的注意斷開、閉合抓狀態

　　3.有滑動變阻器的看變化

　　4.關鍵畫好等效電路圖

　　九、有關“電路變化”的分析和計算

　　變化電路主要是通過開關或滑動變阻器的改變來引起電路變化的。電路中有多個開關，通過開關閉合和斷開的狀態變化，往往會使各用電器的連接關系發生變化，而滑動變阻器則通過滑片來改變其連入電路的有效電阻，從而使電路中的各電器的電壓、電流、電功率等數值發生變化(也有改變電路結構的)

　　?分析電路變化的方法一般可分為四步：

　　?1.從變化電阻人手。

　　?2.由串并聯電路的特點，看電阻的變化情況。

　　?3.一般電源的電壓是不變的，由總電壓(電源電壓)不變，得出總電流的變化情況。

　　?4.根據電路特點以及題意，由歐姆定律來判斷部分電路電流，電壓，電功率的變化。

　　1、開關的通、斷造成電路的變化

　　當開關處在不同狀態時，由于斷路和短路，接入電路中的用電器，及其用電器之間的連接方式一般要發生變化，因此首先要在原電路的基礎上畫出各種情況下的實際等效電路。畫圖時注意應用串并聯知識、去除電表再還原法、局部短路法等知識的應用。

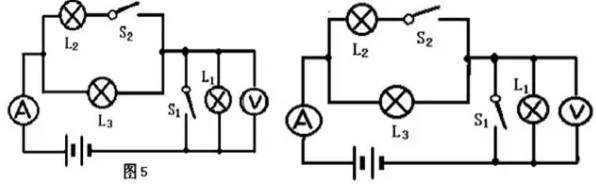

　　例1：如圖5所示

　　電路中，電源電壓保持4伏，L1的電阻為4歐，L2、L3的電阻均為16歐

　　求：⑴、S1、S2都斷開時，電流表和電壓表的示數。

　　⑵、S1、S2都接通時，整個電路消耗的電功率。

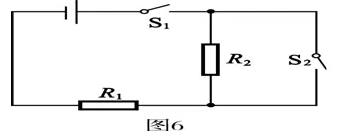

　　例題分析：在題中的當開關處于閉合或斷開的兩種情況下電路結構發生了變化，可進行電路的改畫，見圖6。

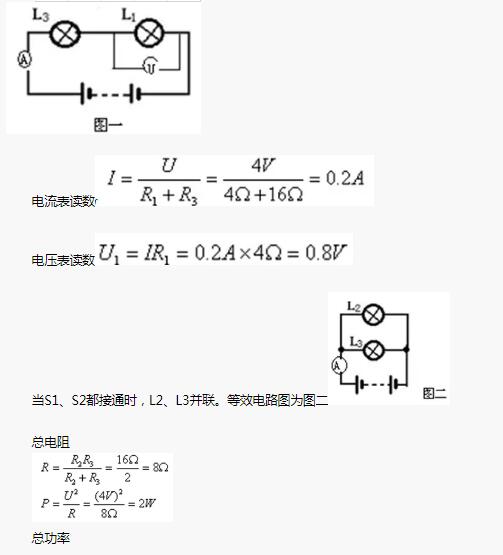

　　解：當S1、S2都斷開時，L1、L3串聯。等效電路圖為：圖一

　　2.滑動變阻器變化問題

　　滑動變阻器連入電路中的有效電阻發生變化了，或是引起電路結構的變化，或是引起電路中電壓、電流、電功率的變化。有關滑動變阻器的此類型問題，解題關鍵是：⑴、弄清滑動變阻器原理，滑片滑動時電阻是變大還是變小?⑵、弄清物理量是否變化，一般來說，電源的電壓，定值電阻的阻值是不變，其它的物理量都是可變化的;⑶、弄清電壓表讀數讀出的是哪一個電器兩端的電壓;⑷、反復利用串并聯電路中各量的公式以及歐姆定律來求解，注意要一一對應。

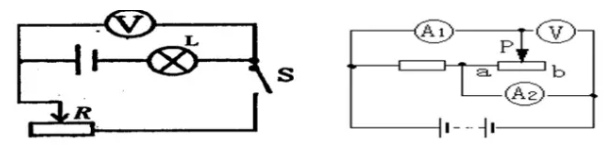

　　例1：如圖8所示電路中，電源電壓不變，當滑動變阻器的滑片向右滑動時，電流表和電壓表的示數變化情況是[B]

　　A、電流表和電壓表的示數變大;

　　B、電流表和電壓表的示數變小;

　　C、電流表示數變小，電壓表示數變大;

　　D、電流表示數變大，電壓表示數變小。

　　例2如圖所示當開關S閉合后，滑動變阻器的滑片P在B端時，電壓表的示數為9V，電流表的示數為0.15A;滑片在中點C時電壓表的示數為6V。求：(1)滑動變阻器R2的最大阻值;(2)電源的電壓和R1的阻值.。(3)電路的最大功率P

　　解題思路：利用不變量(如電源的電壓、定值電阻)列方程，兩個未知數，列兩個方程求解。

　　由題意知R1與R2是串聯關系，電流表測總電流，電壓表測R2電壓。

　　(1)滑動變阻器的滑片P在B端時，這個時候滑動變阻器連入電路中為最大阻值。

　　R2最大=U2/I=9v/0.15A=60歐

　　(2)P在C處：RAC=1/2R2=30歐

　　R=R1+RAC=R1+30

　　U=IR=UAC/RAC(R1+30)=6/30(R1+30)①

　　P在B處：R=R1+RAB=R1+60

　　U=IR=0.15(R1+60)=0.15(R1+60)②

　　解①②方程組得：U=18VR1=60歐

　　(3)由P=U2/R知，U一定，R最小，則P最大，而P在A處時R2最小此時R=R1=60

　　P最大=U2/R=182/60=5.4W
