　　1K415000 城市管道工程

　　命題點解讀

　　命題點1溝槽的施工方案

　　1.主要內容

　　(1)溝槽施工平面布置圖及開挖斷面圖。

　　(2)溝槽形式、開挖方法及堆土要求。

　　(3)無支護溝槽的邊坡要求;有支護溝槽的支撐形式、結構、支拆方法及安全措施。

　　(4)施工設備機具的型號、數量及作業要求。

　　(5)不良土質地段溝槽開挖時采取的護坡和防止溝槽坍塌的安全技術措施。

　　(6)施工安全、文明施工、沿線管線及構(建)筑物保護要求等。

　　2.確定溝槽邊坡

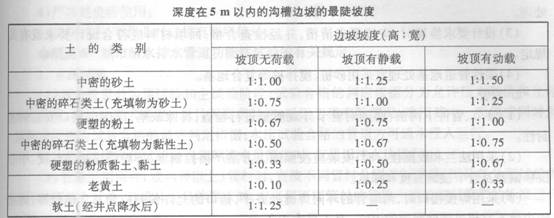

　　(1)當地質條件良好、土質均勻、地下水位低于溝槽底面高程，且開挖深度在5 m內、溝槽

　　不設支撐時，溝槽邊坡最陡坡度應符合下表的規定。

　　注：1.當有成熟施工經驗時，可不受本表限制;

　　2.在軟土溝槽坡頂不宜設置靜載或動載;需要設置時，應對土的承載力和邊坡的穩定性進行驗算。

　　(2)當溝槽無法自然放坡時，邊坡應有支護設計，并應計算每側臨時堆土或施加其他荷載，進行邊坡穩定性驗算。

　　命題點2溝槽開挖的規定與支護

　　1.溝槽開挖規定

　　(1)槽底原狀地基土不得擾動，機械開挖時槽底預留200～300 mm土層，由人工開挖至設

　　計高程，整平。

　　(2)槽底不得受水浸泡或受凍，槽底局部擾動或受水浸泡時，宜采用天然級配砂礫石或石

　　灰土回填;槽底擾動土層為濕陷性黃土時，應按設計要求進行地基處理。

　　(3)槽底土層為雜填土、腐蝕性土時，應全部挖除并按設計要求進行地基處理。

　　(4)槽壁平順，邊坡坡度符合施工方案的規定。

　　(5)在溝槽邊坡穩固后設置供施工人員上下溝槽的安全梯。

　　2.支撐與支護

　　(1)采用木撐板支撐和鋼板樁，應經計算確定撐板構件的規格尺寸。

　　(2)撐板支撐應隨挖土及時安裝。

　　(3)在軟土或其他不穩定土層中采用橫排撐板支撐時，開始支撐的溝槽開挖深度不得超過1.0 m;開挖與支撐交替進行，每次交替的深度宜為0.4-0.8 m。

　　(4)支撐應經常檢查，當發現支撐構件有彎曲、松動、移位或劈裂等跡象時，應及時處理;雨期及春季解凍時期應加強檢查。

　　(5)拆除支撐前，應對溝槽兩側的建筑物、構筑物和槽壁進行安全檢查，并應制定拆除支

　　撐的作業要求和安全措施。

　　(6)施工人員應由安全梯上下溝槽，不得攀登支撐。

　　(7)拆除撐板應制定安全措施，配合回填交替進行。

　　命題點3城市給水排水管道工程管道地基處理與安管

　　1.地基處理

　　(1)槽底局部超挖或發生擾動時，超挖深度不超過150 mm時，可用挖槽原土回填夯實，其壓實度不應低于原地基土的密實度。

　　(2)排水不良造成地基土擾動時，擾動深度在100 mm以內，宜填天然級配砂石或砂礫處理。

　　(3)設計要求換填時，應按要求清槽，并經檢查合格;回填材料應符合設計要求或有關

　　規定。

　　(4)柔性管道地基處理宜采用砂樁、攪拌樁等復合地基。

　　2.安管

　　(1)管節、管件下溝前，必須對管節外觀質量進行檢查，排除缺陷，以保證接口安裝的密

　　封性。

　　(2)采用法蘭和膠圈接口時，安裝應按照施工方案嚴格控制上、下游管道接裝長度、中心

　　位移偏差及管節接縫寬度和深度。

　　(3)采用焊接接口時，兩端管的環向焊縫處齊平，錯口的允許偏差應為0.2倍壁厚，內壁

　　錯邊量不宜超過管壁厚度的10%，且不得大于2 mm。

　　(4)采用電熔連接、熱熔連接接口時，應選擇在當日溫度較低或接近最低時進行。

　　命題點4不開槽管道施工方法的有關規定

　　(1)采用敞口式(手掘式)頂管機時，應將地下水位降至管底以下不小于0.5 m處，并應采

　　取措施，防止其他水源進入頂管的管道。

　　(2)當周圍環境要求控制地層變形、或無降水條件時，宜采用封閉式的土壓平衡或泥水平

　　衡頂管機施工。

　　(3)穿越建(構)筑物、鐵路、公路、重要管線和防汛墻等時，應制訂相應的保護措施;根據

　　工程設計、施工方法、工程和水文地質條件，對鄰近建(構)筑物、管線，應采用土體加固或其他有效的保護措施。

　　(4)小口徑的金屬管道，當無地層變形控制要求且頂力滿足施工要求時，可采用一次頂進的擠密土層頂管法。
