34[簡答題]

　　背景資料：

　　某辦公樓工程，建筑面積45000m2，鋼筋混凝土框架一剪力墻結構，地下1層，地上12層，層高5m，抗震等級一級。填充墻采用加氣混凝土砌塊。地下工程防水為混凝土自防水和外粘卷材防水。

　　施工過程中，發生了下列事件：

　　事件一：項目部按規定向監理工程師提交調直后HRB400Eφ12鋼筋復試報告，主要檢測數據為：抗拉強度實測值561N/mm2，屈服強度實測值460N/mm2，實測重量0.816kg/m(HRIM00Eφ12鋼筋：屈服強度標準值400N/mm2，極限強度標準值540N/mm2，理論重量0.888kg/m)。

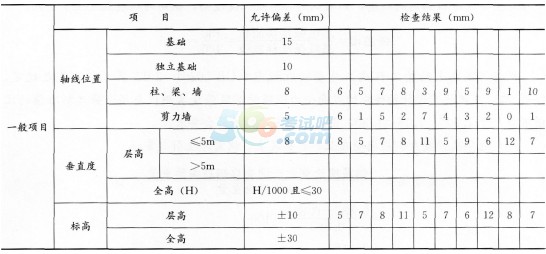

　　事件二：五層某施工段現澆結構尺寸檢驗批驗收表(部分)如下：

　　事件三：監理工程師巡視第四層填充墻砌筑施工現場時，發現所有加氣混凝土砌塊填充墻墻體均直接從結構樓面開始砌筑，砌筑到梁底并間歇7d再將其補砌擠緊。

　　事件四：在地下防水工程質量檢查驗收時，監理工程師對防水混凝土強度、抗滲性能和細部節點構造進行了檢查，提出了整改要求。

　　問題：

　　1.事件一中，計算鋼筋的強屈比、屈強比(超屈比)、重量偏差(保留兩位小數)，并根據計算結果分別判斷該指標是否符合要求。

　　2.事件二中，指出驗收表中的錯誤，計算表中正確數據的允許偏差合格率。

　　3.根據《砌體結構工程施工質量驗收規范》GB50203--2011，指出事件三中填充墻砌筑過程中的錯誤做法，并分別寫出正確做法。

　　4.事件四中，地下工程防水分為幾個等級?I級防水的標準是什么?防水混凝土驗收時，需要檢查哪些部位的設置和構造做法?

　　參考解析：

　　(1)強屈比=561/460=1.22<1.25，不符合要求。

　　(2)屈強比(超屈比)=460/400=1.15<1.30，符合要求。

　　(3)鋼筋重量偏差=(0.888-0.816)/0.888×100%=8.11%>8%，不符合要求。

　　【考點解析】

　　(1)鋼筋的強屈比即抗拉強度與屈服強度之比，是評價鋼材使用可靠性的一個參數。

　　強屈比愈大，鋼材受力超過屈服點工作時的可靠性越大，安全性越高;但強屈比太大，鋼材強度利用率偏低，浪費材料。

　　根據《混凝土結構工程施工質量驗收規范》GB50204--2015第5.2.3條之規定，“一、二、三級抗震設計構件中的縱向受力鋼筋的抗拉強度實測值與屈服強度實測值的比值不應小于1.25”。1.22<1.25，由此，強屈比指標不符合要求。

　　(2)鋼筋的屈強比即鋼筋屈服強度實測值與屈服強度標準值的比值，也稱超屈比。這一指標主要是考核鋼筋的材質，如果鋼筋的屈服強度過高，鋼筋的材質就發生了變化。

　　根據《混凝土結構工程施工質量驗收規范》GB50204--2015第5.2.3條之規定，“一、二、三級抗震設計構件中的縱向受力鋼筋的屈服強度實測值與屈服強度標準值的比值不應大于1.30”。1.15<1.30，由此，屈強比指標符合要求。

　　(3)近年來，瘦身鋼筋問題在業界時有發生，故需考生引起重視。

　　根據《混凝土結構工程施工質量驗收規范》GB50204--2015第5.3.4條第3款之規定，直徑6～12mm的鋼筋(非I級鋼)其重量偏差應≤8%。8.11%>8%，由此，鋼筋重量偏差不符合要求。

　　特別說明：提問中明確保留兩位小數，提醒讀者考試時一定要注意小數位數問題。

　　2.【參考答案】

　　(1)表中存在的錯誤是：

　　①有基礎項(或不應有基礎項數據)。

　　②垂直度中，沒有評定全高(或全高應參加評定)。

　　③標高項中，沒有評定全高(全高應參加評定)。

　　(2)允許偏差合格率=30/40×100%=75%。

　　【考點解析】

　　此題考核現場檢驗批管理與驗收的基礎知識，對于每一個合格的工程技術或管理人員來說，應該都有過現場管理經驗，此題其實不難。

　　(1)首先要仔細審題，該檢驗批驗收表為地上五層的某施工段數據，所以，檢驗批驗收表中基礎項不應該有數據。在題干設置時，故意在基礎項中只給出了部分數據，這一點迷惑性很大，考生很容易被誤導認為基礎項數據不全。

　　(2)對于垂直度檢查，其中有兩處缺項，一為層高(>5m)，一為全高(H)。針對層高，每一個樓層有且僅有一種情況，要么≤5m，要么>5m。當≤5m欄中有驗收數據時，即表明第五層層高不可能>5m，所有從事過現場管理的讀者，這一項均不可能判斷失誤。

　　針對全高(H)，無論哪一層，均應進行檢查驗收。

　　(3)標高項中的全高缺項，同理，無論哪一層，此項也應進行檢查驗收。

　　(4)關于檢驗批驗收表合格率計算，解析如下：

　　原表中有效數據如下：

　　有效數據共計：10個×4欄=40個，其中合格數據：7+8+7+8=30個，故驗收表合格率為30/40×100%=75%。

　　3.【參考答案】

　　事件三中填充墻砌筑過程的錯誤之處和正確做法分別如下：

　　錯誤一：加氣混凝土砌塊墻體直接從結構樓面開始砌筑;

　　正確做法：廚房、衛生間、浴室等處墻底部宜現澆混凝土坎臺(或砌筑燒結普通磚、多孔磚、普通混凝土小型空心砌塊)，高度宜為150mm。

　　錯誤二：砌筑到梁底并間歇7d再將其補砌擠緊;

　　正確做法：至少間歇14d后再進行補砌擠緊。

　　【考點解析】

　　根據《砌體結構工程施工質量驗收規范》GB50203--2011第9.1.6條之規定，在廚房、衛生間、浴室等處采用輕骨料混凝土小型空心砌塊、蒸壓加氣混凝土砌塊砌筑墻體時，墻底部宜現澆混凝土坎臺，其高度宜為150ram。

　　根據《砌體結構工程施工質量驗收規范》GB50203--2011第9.1.9條之規定，填充墻砌體砌筑是，應待承重主體結構檢驗批驗收合格后進行。填充墻與承重主體結構間的空(縫)隙部位施工，應在填充墻砌筑14d后進行。

　　4.【參考答案】

　　(1)地下工程防水等級分為四級。

　　(2)工級防水的標準是：不允許滲水，結構表面無濕漬。

　　(3)防水混凝土驗收時，應檢查變形縫、施工縫、后澆帶、穿墻管道、埋設件等設置和構造做法。

　　【考點解析】

　　根據《地下防水工程質量驗收規范》GB50208--2011第3.0.1條規定，地下工程的防水等級標準如下：

　　由上表可知，地下工程防水分為四個等級，其中一級防水的標準是：不允許滲水，結構表面無濕漬。

　　針對地下工程防水混凝土結構的重點檢查部位，在《地下防水工程質量驗收規范》GB50208—2011第4.1.16條中強調如下：

　　防水混凝土結構的施工縫、變形縫、后澆帶、穿墻管、埋設件等設置和構造必須符合設計要求。
