三、案例分析題(共5大題.(一)、(二)、(三)題各20分。(四)、(五)題各30分)

　　31[簡答題]

　　某機電安裝公司中標位于海南島沿海碼頭附件的一個煉化工程的PC項目，工作范圍包括大量鋼結構、超大型塔器(直徑4.8m，長度78m，重量360t)的采購工作。機電安裝公司成立了項目部，負責項目的運行。

　　項目部成立設備、材料采購部，組織工程材料的采辦工作。

　　根據技術文件的要求，超大型塔器需熱處理完畢后，整體到貨安裝。經業主批準的塔器采購長名單中A公司位于張家港，B公司位于無錫，C公司位于西安，D公司位于武漢，E公司位于貴陽。項目部擬采用邀請招標的形式優選制造廠。采辦合同要求施工現場交貨。

　　期間發生了以下事項：

　　事件一：對于關鍵的塔器設備，項目部派出監造工程師駐場監造。監造工程師依據制造廠的技術文件，編制了監造大綱，并采用巡檢、停檢、周會的形式履行監造職責。

　　事件二：塔器到達現場后，機電安裝公司組織項目技術部、采購部、業主工程師對到場的塔器進行檢查驗收。發現塔器的進料法蘭有一條深約2mm的貫穿密封面的劃痕、塔器裙座的角焊縫焊渣未清理干凈就涂刷防腐油漆。

　　問題

　　1.請分析塔器的潛在供貨商情況，選擇合適的采購方略。

　　2.塔器的現場驗收工作有什么不足?

　　3.關于塔器的缺陷，制造廠和監造工程師應負什么責任?

　　4.監造大綱編制的依據是否正確?

　　5.監造工程師的監造活動還應有哪些?

　　參考解析：1.在采辦的前期，要對經批準后擬邀請參加投標的供貨商進行分析。經過了資格預檢，各家供貨商的技術水平和生產能力都符合要求，接著應分析各家潛在供貨商的地理位置，分析供貨商的地理位置、交通運輸對交貨期的影響程度。A公司、B公司、D公司位于水路交通便捷之處，方便進行水路運輸;而C公司和E公司則地處內陸，對于超長、超寬設備的運輸將會成為其費用和運輸周期上最大的不利因素，其勢必難以中標。故應只邀請A公司、B公司和D公司參加該項目塔器的競標。

　　2.塔器運到施工現場后，驗收應由業主、監理、生產廠商、施工方代表參加。驗收不僅僅是對外觀的檢查，還應核對塔器(含主要部件)的型號規格、生產廠家、數量及部件出廠時所帶附件、備件的種類、數量等應符合制造商出廠文件的規定和定購時的特殊要求。要進行關鍵原材料和元器件質量及文件復核等;重要試驗報告的接收;應進行隨機文件的驗收等。

　　3.對于塔的制造質量問題的主要責任單位是設備制造廠，應承擔該缺陷的整改責任。

　　駐廠監造工程師監造失職，有過錯。應承擔管理責任。

　　4.不正確。監造大綱的編制依據是：

　　(1)設備供貨合同;

　　(2)國家有關法規、規章、技術標準;

　　(3)設備設計(制造)圖紙、規格書、技術協議;

　　(4)《設備監造管理暫行辦法》國質檢質聯[2002]174號;

　　(5)設備制造相關的質量規范和工藝文件。

　　5.除了采用巡檢、停檢、周會等監造手段外，還應綜合使用監造會議、現場見證(w)點的監督、文件見證(R)點監督、召開質量會議、月例會、監造日記、監造周報及月報、監造總結等手段進行監造活動。

　　32[簡答題]

　　某機電安裝公司投標一個30層的商務樓機電工程項目，機電工程范圍有：建筑給水排水、建筑電氣、通風空調、建筑智能化、消防工程。安裝公司依據業主提供的工程量清單，按綜合單價法編制了商務樓機電工程施工圖預算。因造價合理，安裝公司中標并簽訂合同，合同造價為3200萬元。

　　通風空調設計要求：對風閥的自動調節來控制空調系統的新風量以及送風風量的大小;對水閥的自動調節來控制送風溫度(回風溫度)達到設定值;對加濕閥的自動調節來控制送風相對濕度(回風相對濕度)達到設定值;對過濾網的壓差開關報警信號來判斷是否需要清洗或更換過濾網;監控風機故障報警及相應的安全聯鎖控制;電氣聯鎖以及防凍聯鎖控制等。

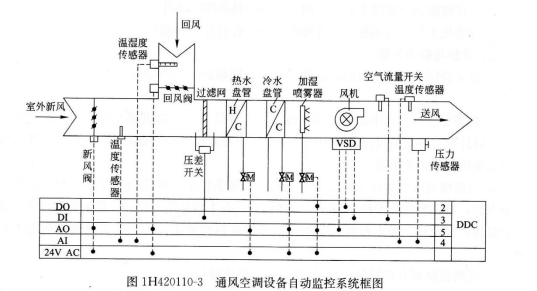

　　安裝公司根據設計院提供的通風空調設備自動監控系統框圖(見圖1H420110—3)，對通風空調設備系統進行了調試檢測。

　　安裝公司進場施工時，又收到業主的設計變更圖紙，安裝公司采用綜合單價法對工程量變更情況進行查對，發現分部分項工程量清單中的工程量增幅大于原工程量的20%，安裝公司向業主提出了費用調整。在施工過程中，由于某些設計給施工帶來困難，安裝公司向業主提出修改設計要求，并增加了施工費用。

　　問題

　　1.安裝公司采用綜合單價法編制施工圖預算的條件是什么?

　　2.因設計變更引發工程量增加，安裝公司能否向業主提出費用調整?

　　3.安裝公司如何計算由于設計變更引起的新項目費用?

　　4.增加工程量的綜合單價應如何調整?

　　5.通風空調設備系統調試檢測有何要求?

　　參考解析：1.安裝公司采用綜合單價法編制施工圖預算的條件是工程量清單計價模式。

　　2.因設計變更引發工程量增加，且工程量的增幅是20%，變化幅度在10%以外，所以安裝公司可以向業主提出費用調整。

　　3.安裝公司可采用綜合單價法，按照實際發生的人工、材料、機械的數量，依據工程造價管理機構發布的市場價格計算費用。

　　4.增加部分工程量的綜合單價應較原綜合單價低，由安裝公司對增加的工程量提出新的綜合單價和措施項目費，經業主確認后調整。

　　5.通風空調設備系統調試檢測要求：

　　(1)對風閥的自動調節來控制空調系統的新風量以及送風風量的大小;

　　(2)對水閥的自動調節來控制送風溫度(回風溫度)達到設定值;

　　(3)對加濕閥的自動調節來控制送風相對濕度(回風相對濕度)達到設定值;

　　(4)對過濾網的壓差開關報警信號來判斷是否需要清洗或更換過濾網;

　　(5)監控風機故障報警及相應的安全聯鎖控制;

　　(6)電氣聯鎖以及防凍聯鎖控制等。
