三、案例分析題(共5題，共120分。請根據背景資料，按要求作答)

　　31(一)

　　某城市擬對全市的給水系統進行全面改造，通過招標投標，選擇了一家企業作為施工總承包單位。

　　在給水廠站施工過程中，對降水井的布置提出以下要求：

　　(1)面狀基坑采用單排降水井，布置在基坑外緣一側。

　　(2)降水井的布置在地下水補給方向適當減少，排泄方向適當加密。

　　(3)當面狀基坑很小時可考慮布置單個降水井。

　　(4)在基坑運土通道出口兩側不應設置降水井。

　　為了保證濾池過濾效果，施工項目部對濾池施工過程中的每個環節都進行了嚴格控制。施工期間，由于基坑內地下水位急劇上升，使基坑內的構筑物浮起，為此，提出了抗浮措施。

　　該給水工程在合同約定的工期內實現了送水并網。

　　【問題】

　　1.指出對降水井布置要求中的不妥之處，并改正。

　　2.為保證濾池過濾效果，應嚴格控制哪些環節的施工質量?

　　3.基坑內構筑物施工中的基本抗浮措施有哪些?

　　4.送水并網應具備哪些條件?

　　參考解析：

　　(一)

　　1.降水井布置要求中的不妥之處及改正。

　　(1)不妥之處：面狀基坑采用單排降水井，布置在基坑外緣一側。

　　正確做法：面狀基坑宜在基坑外緣呈封閉狀布置。

　　(2)不妥之處：降水井的布置在地下水補給方向適當減少，排泄方向適當加密。

　　正確做法：降水井的布置在地下水補給方向適當加密，排泄方向適當減少。

　　(3)不妥之處：在基坑運土通道出口兩側不應設置降水井。

　　正確做法：在基坑運土通道出口兩側應增設降水井，其外延長度不少于通道口寬度的一倍。

　　2.為了保證濾池過濾效果，應嚴格控制以下環節的施工質量。

　　(1)對濾頭、濾板、濾梁逐一檢驗，清理。

　　(2)地梁與支承梁位置須準確。

　　(3)濾梁安裝要保證全池水平度精度。

　　(4)濾板安裝不得有錯臺。

　　(5)必須封閉濾板問及濾板與池壁間縫隙。

　　(6)用應力扳手按設計要求檢查濾頭緊固度。

　　(7)濾頭安裝后須做通氣試驗。

　　(8)嚴格控制濾料支承層和濾料鋪裝層厚度及平整度。

　　(9)濾料鋪裝后，須做反沖洗試驗，檢查反沖效果。

　　3.基坑內構筑物施工中的抗浮措施有：

　　(1)選擇可靠的降低地下水位方法，嚴格進行降水施工，對降水所用機具隨時作好保養維護，并有備用機具。

　　(2)基坑受承壓水影響時，應進行承壓水降壓計算，對承壓水降壓的影響進行評估。

　　(3)降排水應輸送至抽水影響半徑范圍以外的河道或排水管道。防止環境水源進入施工基坑。

　　(4)在施工過程中不得間斷降排水，并應對降排水系統進行檢查和維護;構筑物未具備抗浮條件時，嚴禁停止降排水。

　　(5)可能時，允許地下水和外來水進入構筑物，使構筑物內外無水位差，以減少浮力值。

　　4.送水并網應具備的條件是：

　　(1)給水廠總體聯動試運行驗收合格，供水水質、壓力、水量符合設計及管理單位的要求。

　　(2)出廠水管與配水管網勾頭完畢并驗收合格。

　　(3)給水廠運行管理人員組織培訓完畢，正式上崗工作。

　　(4)給水廠正式運行條件具備，管理單位供水統籌工作完成。

　　(5)施工單位已正式移交工程。

　　32(二)

　　A公司承建一項DN400mm應急熱力管線工程，采用鋼筋混凝土高支架方式架設，利用波紋管補償器進行熱位移補償。

　　在進行圖紙會審時，A公司技術負責人提出：以前施工過鋼筋混凝土中支架架設DN400mm管道的類似工程，其支架配筋與本工程基本相同，故本工程支架的配筋可能偏少，請設計予以考慮。設計人員現場答復：將對支架進行復核，在未回復之前，要求施工單位按圖施工。

　　A公司編制了施工組織設計，履行了報批手續后組織鋼筋混凝土支架施工班組和管道安裝班組進場施工。

　　設計對支架圖紙復核后，發現配筋確有問題，此時部分支架已施工完成，經與建設單位協商，決定對支架進行加固處理。設計人員口頭告知A公司加固處理方法，要求A公司按此方法加固即可。

　　鋼筋混凝土支架施工完成后，支架施工班組通知安裝班組進行安裝。

　　安裝班組在進行對口焊接時，發現部分管道與補償器不同軸，且對口錯邊量較大。經對支架進行復測，發現存在質量缺陷(與支架加固無關)，經處理合格。

　　【問題】

　　1.列舉圖紙會審的組織單位和參加單位，指出會審后形成文件的名稱。

　　2.針對支架加固處理，給出正確的變更程序。

　　3.指出補償器與管道不同軸及錯邊的危害。

　　4.安裝班組應對支架的哪些項目進行復測?

　　參考解析：

　　(二)

　　1.圖紙會審的組織單位：建設單位。

　　圖紙會審的參加單位：施工單位、設計單位、監理單位。

　　會審后形成文件的名稱：圖紙會審記錄。

　　2.針對支架加固處理，正確的變更程序：設計單位出具支架加固處理的變更圖紙，發出設計變更通知單，監理工程師簽發變更指令，施工單位按照指令修改施工組織設計，并重新辦理施工組織設計的變更審批手續。如有重大變更，需原設計審核部門審定后方可實施。

　　3.補償器與管道不同軸及錯邊的危害：

　　(1)管道產生附加應力，輕則使補償器減弱補償功能，重則使管道爆裂。

　　(2)管道不密封，出現介質泄漏。

　　4.安裝班組應對支架的以下項目進行復測：支架高程;支架中心點平面位置;支架的偏移方向;支架的偏移量。

　　33(三)

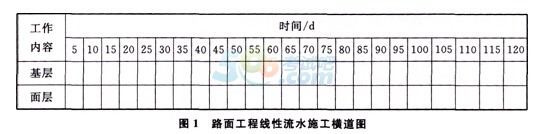

　　某施工單位承接了某公路的普通水泥混凝土路面施工項目，合同段總長度36km，路面結構層為15cm厚級配碎石底基層、20cm厚水泥穩定碎石基層、24cm厚水泥混凝土面層，面層采用軌道攤鋪機攤鋪施工。鋼材、水泥供應廠家由建設單位指定。施工單位對基層和面層分別組織一個專業隊采用線性流水施工，其施工組織設計內容摘要如下。摘要1：基層施工進度為每天450m，養護時間至少7d;水泥混凝土面層施工進度為每天400m，養護時間至少14d，所需最小工作面長度為3600m，其流水施工橫道如圖1所示。

　　摘要2：施工單位現有主要施工設備包括混凝土生產設備、混凝土及原材料運輸設備、吊車、布料機、攤鋪機、整平機、壓路機、拉毛養護機和石屑撒布機，項目部根據實際情況調用。

　　摘要3：項目部要求工地試驗室在檢查了產品合格證、質量保證書后向監理工程師提交每批水泥清單。

　　【問題】

　　1.計算摘要1中路面基層和面層工作的持續時間。

　　2.計算基層和面層的流水工期并按表繪制路面工程線性流水施工橫道圖。

　　3.結合摘要2，為完成水泥混凝土面層施工，施工單位還需配備哪兩種關鍵設備?指出肯定不需要調用的兩種設備。

　　4.摘要3中工地試驗室的做法能否保證進場水泥質量?說明理由。

　　參考解析：

　　(三)

　　1.路面基層工作的持續時間：36000/450=80(d)。

　　路面面層工作的持續時間：36000/400=90(d)。

　　2.因為基層的速度450m/d快于面層的速度400m/d，基層與面層之間邏輯關系應選擇STS(開始到開始)搭接關系，搭接時距計算應除以兩者中較快的速度，結果為3600/450=8(d);考慮到養護至少7d，所以STS=8+7=15(d)。

　　基層和面層的流水工期：15+90=105(d)。

　　繪制路面工程線性流水施工橫道圖，如圖2所示。

　　3.為完成水泥混凝土面層施工，施工單位還需配備的關鍵設備是：卸料機和振搗機。肯定不需要調用的兩種設備是壓路機和石屑撒布機。

　　4.摘要3中工地試驗室的做法不能保證進場水泥質量。

　　理由：沒有依據標準規范規定的試驗方法、試驗項目、檢驗規則進行取樣檢定。

　　34(四)

　　某單位中標污水處理項目，其中二沉池直徑為51.2m，池深為5.5m。池壁混凝土設計要求為C30、P6、F150，采用現澆施工，施工時間跨越冬季。

　　施工單位自行設計了池壁異型模板，考慮了模板選材、防止吊模變形和位移的預防措施，對模板強度、剛度、穩定性進行了計算，考慮了風荷栽下防傾倒措施。

　　施工單位制訂了池體混凝土澆筑的施工方案，包括：(1)混凝土的攪拌及運輸。(2)混凝土的澆筑順序、速度及振搗方法。(3)攪拌、運輸及振搗機械的型號與數量。(4)預留后澆帶的位置及要求。(5)控制工程質量的措施。

　　在做滿水試驗時，一次充到設計水深，水位上升速度為5m/h，當充到設計水位12h后，開始測讀水位測針的初讀數，滿水試驗測得滲水量為2.51/(m2•d)，施工單位認定合格。

　　【問題】

　　1.補全模板設計時應考慮的內容。

　　2.請將混凝土澆筑的施工方案補充完整。

　　3.修正滿水試驗中存在的錯誤。

　　參考解析：

　　(四)

　　1.模板設計時還應考慮的內容：

　　(1)各部分模板的結構設計，各節點的構造，以及預埋件、止水片等的固定方法;

　　(2)脫模劑的選用;

　　(3)模板的拆除程序、方法及安全措施。

　　2.混凝土澆筑的施工方案還應包括：

　　(1)混凝土配合比設計及外加劑的選擇。

　　(2)攪拌車及泵送車停放位置。

　　(3)預防混凝土施工裂縫的措施。

　　(4)變形縫的施工技術措施。

　　(5)季節性施工的特殊措施。

　　(6)安全生產的措施。

　　(7)勞動組合。

　　3.滿水試驗中存在的錯誤及修正：

　　(1)錯誤之處：一次充到設計水深。

　　正確做法：向池內注水分3次進行，每次注入設計水深的1/3。

　　(2)錯誤之處：水位上升速度為5m/h。

　　正確做法：注水水位上升速度不超過2m/24h。

　　(3)錯誤之處：當充到設計水位12h后，開始測讀水位測針的初讀數。

　　正確做法：池內水位注水至設計水位24h以后，開始測讀水位測針的初讀數。

　　(4)錯誤之處：滿水試驗測得滲水量為2.51/(m2•d)，施工單位認定合格。

　　正確做法：滿水試驗測得滲水量不得超過21/(m2•d)才認定合格。

　　35(五)

　　某項目部承接華北地區某城市道路綠化工程，為全長2.5km，道路兩側栽植行道樹，按設計要求，行道樹為深根性的國槐，胸徑為12～15cm。

　　在施工過程中，發生了如下事件：

　　事件1：國槐帶土球移植，土球大小符合規范要求，項目部在苗木運來之前挖好了樹穴，樹穴上大下小，上口徑比下口徑大15～20cm，樹穴上口直徑與土球直徑接近，挖出的表土和底土混合均勻后放置一邊備用。

　　事件2：在挖樹穴時發現，有3個樹位處地表下0.6m處有頁巖，針對出現的問題，項目部與建設方口頭協商后，將此3株樹改為灌木的變更方案。

　　事件3：為保證樹木成活，項目部在樹木定植后第三天開始連續澆水3天，每天一次，澆水三次之間，中耕一次。

　　事件4：施工完畢，項目部對栽植做了記錄，作為驗收資料，內容包括：土壤特性、氣象情況、環境條件、種植位置、栽植后生長情況、采取措施，以及栽植人工和栽植單位與栽植者的姓名等。

　　【問題】

　　1.指出事件1中項目部做法的錯誤之處，并改正。

　　2.分析事件2中項目部更改設計的原因，指出項目部和建設方E1頭協商做法不妥之處，并糾正。

　　3.指出事件3中的不妥之處，并改正。

　　4.事件4中的驗收資料還有哪些?

　　參考解析：

　　(五)

　　1.事件1中項目部做法的錯誤之處及正確做法。

　　(1)錯誤之處：樹穴上大下小，上口徑比下口徑大15～20cm。

　　正確做法：挖種植穴、槽應垂直下挖，穴槽壁要平滑，樹穴上下口徑大小要一致。

　　(2)錯誤之處：樹穴上口直徑與土球直徑接近。

　　正確做法：樹穴直徑應較土球直徑加大15～20cm，深度加大10～15cm。

　　(3)錯誤之處：挖出的表土和底土混合均勻后放置一邊備用。

　　正確做法：挖出的表土和底土、好土、壞土分別置放。

　　2.事件2中項目部更改設計的原因：樹位處地表下0.6m處有頁巖，不符合深根性國槐成長所必需的最低限度土層厚度的要求。

　　項目部和建設方口頭協商做法不妥之處：口頭協商。

　　正確做法：應書面協商，并辦理簽字手續，雙方加蓋公章，由設計單位提出變更方案。

　　3.事件3中的不妥之處，并改正。

　　(1)錯誤之處：樹木定植后第三天開始澆水。

　　正確做法：樹木定植后24h內必須澆上第一遍水(頭水、壓水)，水要澆透。

　　(2)錯誤之處：澆水三次之間，中耕一次。

　　正確做法：澆三水之間，都應中耕一次。

　　4.事件4中的驗收資料還有：栽植時間、栽植材料的質量。
