三、案例分析題

　　(一)

　　背景資料：

　　A公司承包某市大型標志性建筑大廈機電工程項目，內容包括管道安裝、電氣設備安裝及通風空調工程，建設單位要求A公司嚴格實施綠色施工，嚴格安全和質量管理，并簽訂了施工合同。

　　A公司項目部制定了綠色施工管理和環境保護的綠色施工措施，提交建設單位后，建設單位認為綠色施工內容不能滿足施工要求，建議補充完善。

　　施工中項目部按規定多次對施工現場進行安全檢查，仍反復出現設備員指揮信號不明確或多人同時指揮;個別電焊工無證上崗，雨天高空作業;臨時樓梯未設護欄等多項安全隱患。項目部經認真分析總結，認為是施工現場安全檢查未抓住重點，經整改后效果明顯。

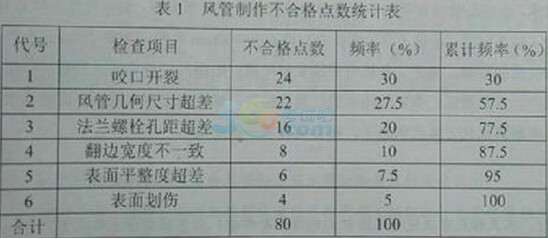

　　在第一批空調金屬風管制作檢查中，發現質量問題，項目部采用排列圖法對制作中出現的質量問題進行了統計、分析、分類，并建立風管制作不符合點數統計表，予以糾正處理，經檢查，其中風管咬口開裂的質量問題是咬口形式選擇不當造成的，經改變咬口形式后，要扣質量得到改進。

　　問題：

　　1、【題干】綠色施工要點還應包括哪些方面的內容?

　　2、【題干】根據背景資料，歸納施工現場安全檢查的重點。

　　4、【題干】金屬風管咬口形式的選擇依據是什么?

　　(二)

　　背景資料：

　　某機電公司承接一地鐵機電工程(4站4區間)，該工程位于市中心繁華區，施工周期共16個月，工程范圍包括通風與空調、給排水及消防水、動力照明、環境與設備監控系統等。

　　工程各站設置3臺制冷機組，單臺機組重量為5.5t，位于地下站臺層。各站兩端的新風及排風豎井共安裝6臺大型風機。空調冷凍、冷卻水管采用鍍鋅鋼管焊接法蘭連接，法蘭焊接處內外焊口做防腐處理。其中某站的3臺冷卻塔按設計要求設置在地鐵出入口外的建筑區圍擋內，冷卻塔并排安裝且與圍擋建筑物距離為2.0m。

　　機電工程工期緊，作業區域分散，項目部編制了施工組織設計，對工程進度、質量和安全管理進行重點控制。在安全管理方面，項目部根據現場作業特點，對重點風險作業進行分析識別，制定了相應的安全管理措施和應急方案。

　　在車站出入口未完成結構施工時，全部機電設備，材料均需進行吊裝作業，其中制冷機組和大型風機的吊裝運輸分包給專業施工隊伍。分包單位編制了吊裝運輸專項方案后即組織實施，被監理工程師制止，后經審批，才組織實施。

　　在公共區及設備區走廊上方的管線密集區，采用“管線綜合布置”的機電安裝新技術，有成品鍍鋅型鋼和專用配件組成的綜合支吊架系統。機電管線深化設計后，解決了以下問題：避免了設計圖紙中一根600×400mm風管與400×200mm電纜橋架安裝位置的碰撞;確定了各機電管線位置;斷面尺寸最大的風管最高，電纜橋架居中，水館最低;確定管線間的位置和標高，滿足施工及維修操作面的要求。機電公司根據優化方案組織施工，按公司要求一次完成。

　　問題：

　　1、【題干】本工程應重點進行風險識別的作業有哪些?應急預案分為哪幾類?

　　2、【題干】分包單位選擇的吊裝運輸專項方案應如何進行審批?

　　3、【題干】采用“管線綜合布置”優化方案后，對管線的施工有哪些優化作用?

　　4、【題干】本工程冷卻塔安裝位置能否滿足其進風要求?說明理由?塔體安裝還應符合哪些要求?

　　(三)

　　背景資料：

　　某機電工程公司施工總承包了一項大型原油儲備庫工程，該工程主要包括4臺50000m3浮頂原油儲罐及其配套系統和設施。工程公司項目部對50000m3浮頂罐的施工方案進行了策劃，確定罐壁焊縫采用自動焊的主體施工方案，為了減少腳手架的搭設和投入，選用了適宜的內掛腳手架正裝法組裝罐壁，確定主體施工方案后項目部編制了施工組織設計，并按規定程序進行了審批。

　　施工過程中，發生了如下事件：

　　事件1：由于罐壁自動焊接設備不能按計劃日期到達施工現場，為不影響工作進度，項目部決定將罐壁焊縫自動焊改為焊條電弧(手工焊)。為此，項目部按焊條電弧焊方法修改了施工組織設計，由項目總工程師批準后實施。在施工過程中專業監理工程師發現，認為改變罐壁焊接方法屬于重大施工方案修改，項目部施工組織設計變更的審批手續不符合要求，因此報請總監理工程師下達了工程暫停令。

　　事件2：修改罐壁焊接方法后，工程公司項目部把焊縫的焊條電弧含焊接質量作為質量控制的重點，制定了合理的焊接順序和工藝要求，并編制了質量預控方案。

　　事件3：在對第一臺焊接的50000m3浮頂罐進行罐壁焊縫射線檢測及缺陷檢查，認為氣孔和密集氣孔是出現頻次最多的超標缺陷，是影響焊接質量的主要因素，項目部采用因果分析方法，找出了焊縫產生氣孔的主要原因，制定了對后續的焊接施工中，項目部落實了對策表內容，提高了焊接質量。

　　問題：

　　1、【題干】說明內掛腳手架正裝法和外搭腳手架正裝法腳手架的搭設區別。

　　2、事件1中，為什么監理工程師認為項目部對施工組織設計變更審批手續不符合要求?

　　3、寫出儲罐罐壁焊接采用焊條電弧焊焊接方法的合理焊接順序和工藝要求。

　　4、事件3中，項目部制定的對策表一般包括哪些內容?

　　(四)

　　背景材料：

　　某鋼廠煉鋼技術項目?jī)?nèi)容包括鋼結構、工藝設備、工業管道、電氣安裝等，節能減排，新增氧氣制取、煤氣回收和余熱發電配套設施，煉鋼車間起重機梁軌標高27.8m，跨單層全鋼結構(塔樓部分多層)，煉鋼工藝采用頂?shù)讖?fù)合吹煉，轉爐吹氧由球罐氧氣干管(D426×9，P=2.4Mpa)經加工料跨層面輸送至氧槍閥門。

　　該項目由具有承包資質的A公司施工總承包，在分包單位通過資格預審后，業主同意，A公司氧氣站、煤氣站和余熱發電機安裝工程分包給具有相應職業資格和技術資格的安裝單位。

　　A公司項目部進場后，根據圖紙、合同、施工組織設計大綱、裝備技術水平、現場施工條件進行施工組織總設計編制，塔樓鋼結構和工藝設備采用3000t.m*主吊經批準通過，項目實施過程中，項目部在安全和質量管理方面采取措施下：

　　措施1：針對工程特點。塔樓施工現場存在危險源較多，項目部?jī)H對臨時電危險、構件加工機械傷害危險、交叉作業物體打擊危險以及壓力試驗、沖運轉等危險源進行辨識和評價，經公司審定，補充完善后，制定了相應安全應急預案，健全現場安全管理體系。

　　措施2：針對氧氣管道道口錯邊量超標，內壁存在油脂、銹蝕、鐵銹等引起燃料爆竹事故，項目部編制施工方案時，制定了包括材料檢驗、管道試驗等關鍵工序?yàn)閮?nèi)容的施工工藝流程，經批準后嚴格執行。

　　措施3：氧氣站球罐的球殼板和零部件進場后，A公司項目部及時組織檢驗，確保分包單位按計劃現場組焊。

　　問題：

　　1、【題干】A公司審查分包單位專業資格包括哪些內容?氧氣站分包單位必須具備何種技術資格?

　　【答案】(1)資格預審內容包括：基本資格審查和專業資格審查，專業資格審查是資格審查的重點，主要內容包括：施工經歷;人員狀況，包括承擔本項目所配備的管理人員和主要人員的名單和簡歷;施工方案，包括履行合同任務而配備的施工裝備等;財務狀況，包括申請人的資產負債表，現金流量表等。

　　(2)技術資格：GC2級管道安裝資質;球形罐現場組焊或球殼板制造。

　　2、A公司編制的施工組織總設計包括哪幾個機電安裝單位工程?

　　3、措施1，塔樓作業區域還有哪些危險源因素?

　　4、措施2，氧氣管道施工還應包括哪幾道關鍵工序?

　　5、措施3，球殼板制造質量現場應如何檢查?

　　(五)

　　背景資料：

　　A安裝公司承包某分布式能源中心的機電安裝工程，工程內容有：三聯供(供電、供冷、供熱)機組、配電柜、水泵等設備安裝和冷熱水管道、電纜排管及電纜施工。三聯供機組、配電柜、水泵等設備由業主采購;金屬管道、電力電纜及各種材料由安裝公司采購。

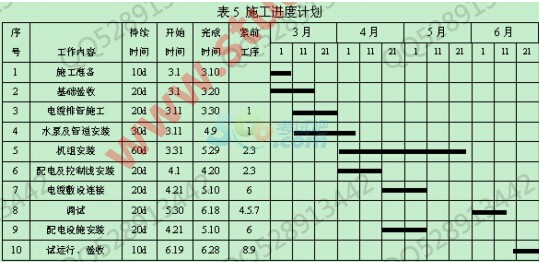

　　A安裝公司項目部進場后，編制了施工進度計劃、預算費用計劃和質量預控方案。對業主采購的三聯供自己、水泵等設備檢查、結對技術參數，符合設計要求。設備基礎驗收合格后，采用卷揚機及滾杠滑移系統將三聯供機組二次搬運、吊裝就位。安裝中設置了質量控制點、做好施工記錄，保證安裝質量，達到設計及安裝說明書要求。

　　在施工中發生了以下3個事件：

　　事件1：項目部將2000m電纜排管施工分包給B公司，預算單價為120元/m，在3月22日結束時檢測，B公司只完成電纜排管施工1000m，但支付給B公司的工程進度款累計已達160000元，項目部對B公司提出警告，要求加快施工進度。

　　事件2：在熱水管道施工中，按施工圖設計位置施工，碰到其他管線，使熱水管道施工受阻，項目部向設計單位提出設計變更，要求改變熱水管道的走向，結果使水泵及管道安裝工作拖延到4月29日才完成。

　　事件3：在分布式能源中心項目試運行驗收中，有一臺三聯供機組員噪音較大，經有關部門檢驗分析及項目部提供的施工文件證明，不屬于安裝質量問題，后增加機房的隔音設施，驗收通過。

　　問題：

　　1、【題干】業主采購水泵時應考慮哪些性能參數?

　　2、三聯供機組就位后，試運行前還有哪些安裝步驟?

　　3、計算事件1中的CPI和SPI及其影響，請問是否影響總工期?

　　4、請問事件2中承包單位如何才能修改圖紙?請問延誤是否影響工期?

　　5、針對事件3中，施工單位需要哪些資料才能證明自己沒有過錯?
