三、案例題

　　31背景資料：

　　某安裝公司分包一商務樓(1～5層為商場，6～30層為辦公樓)的變配電工程，工程的主要設備(三相干式電力變壓器、手車式開關柜和抽屜式配電柜)由業主采購，設備已運抵施工現場。其他設備、材料由安裝公司采購，合同工期60d，并約定提前一天獎勵5萬元人民幣，延遲一天罰款5萬元人民幣。

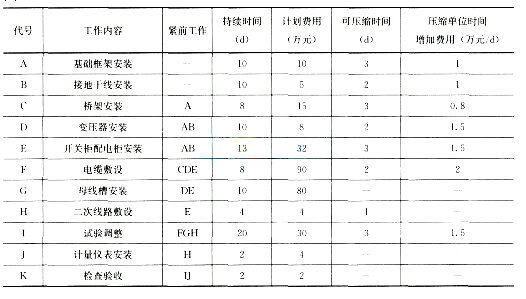

　　安裝公司項目部進場后，依據合同、施工圖、驗收規范及總承包的進度計劃，編制了變配電工程的施工方案、進度計劃、勞動力計劃和計劃費用。項目部施工準備工作用去了5d。當正式施工時，因商場需提前送電，業主要求變配電工程提前5d竣工。項目部按工作持續時間及計劃費用(見下表)分析，在關鍵工作上，以最小的趕工增加費用，在試驗調整工作前趕出5d。

　　進入試驗調整工作時，發現有2臺變壓器線圈因施工中保管不當受潮，干燥處理用去3d，并增加費用3萬元，項目部又趕工3d。變配電工程最終按業主要求提前5d竣工，驗收合格后，資料整理齊全，準備歸檔。

　　問題：

　　1.項目部在哪幾項工作上趕工了?并分別列出其趕工天數和增加的費用?

　　2.原計劃施工費用多少?趕工后實際施工費用多少?

　　3.變壓器線圈可采用哪種加熱方法干燥?干燥后必須檢查哪項內容合格后方可做耐壓試驗?

　　4.變配電工程可按哪種工程劃分類別竣工驗收?竣工資料應何時歸檔?

　　參考解析：

　　1.(關鍵線路BEGIK和AEGIK)

　　在基礎框架安裝(A)工作上趕工2d.趕工費2×1=2萬;

　　在接地干線安裝(B)工作上趕工2d.趕工費2×1=2萬;

　　在開關柜配電柜安裝(E)工作上趕工3d，趕工費3×1.5=4.5萬;

　　在試驗調整(I)工作上壓縮3d，趕工費3×1.5=4.5萬。

　　2.原計劃費用：10+5+15+8+32+90+80+4+30+4+2=280萬;

　　總的趕工費用2+2+4.5+4.5=13萬;變壓器干燥增加費用3萬;提前五天獎勵25萬;趕工后實際費用為：280+13+3-25=271萬。

　　3.變壓器線圈可采用銅損法加熱干燥;干燥后必須檢查變壓器線圈的絕緣狀況，絕緣合格后方可做耐壓試驗。

　　4.變配電工程可先按子單位(子分部)工程進行竣工驗收，竣工資料應在商務樓工程全部驗收合格時歸檔。

　　32 背景資料：

　　A機電安裝公司承包了3000m室外壓力管道的安裝工程，工期很緊，而且施工期間陰雨較多。

　　項目部為了保證工程質量，把室外壓力管道安裝分為原材料檢驗、管架制作安裝、管道預制、管道安裝、管道焊接、管道試驗、管道保溫、管道吹掃等工序，按照對整體質量影響的重要程度進行預控和檢查。在施工過程中，實行了"三檢制"，同時加強了專職檢查，并利用排列圖法對出現的焊接氣孔問題進行了分析，及時采取了改進措施，順利的完成了任務。

　　專職檢查員在第一階段檢查焊口質量時，一共檢查出40處氣孔超標，分析了原因，列表如下：

　　問題：

　　1.在壓力管道安裝工程中，哪些工序為關鍵工序?

　　2.在管道焊接工序中，"三檢制"應如何進行?

　　3.根據背景和列表，畫出針對產生焊接氣孔缺陷原因分析的排列圖。

　　4.分析焊接中產生氣孔的主要原因。

　　5.項目部針對出現的焊接氣孔質量問題，應采取哪些改進措施?

　　參考解析：

　　1.在壓力管道安裝工程中，材料檢驗、管道焊接和管道試驗為關鍵工序。

　　2."三檢制"就是自檢、互檢和專檢相結合的質量檢查制度。

　　(1)在管道焊接工序時，焊工應首先進行自檢，要檢查坡口質量、組對質量、焊條烘干質量、焊機是否完好、焊接環境以及焊接過程中的自檢等;

　　(2)互檢就是焊工或焊接組長之間的相互檢查，尤其在自己沒有把握的情況下一定要互檢，防止自檢判斷的錯誤或者是漏檢;

　　(3)專檢就是專職檢查員對焊口焊接質量的抽查，尤其在焊接一開始或新手焊工或在不利環境下的焊接，要多抽查，確保焊接質量;對焊口質量的無損檢測也屬于專檢，應及時跟上，及時發現問題及時解決。

　　3.焊接氣孔超標原因分析排列圖

　　4.管道焊縫氣孔超標的主要原因是：焊工操作原因、焊條未烘干和焊接環境影響。前兩項加起來已經達到75%，為A類，是影響氣孔質量的主要因素;而第三項占了15%，雖為B類因素，但影響也不可忽視。

　　5.項目部針對出現的焊接氣孔質量問題，應采取的改進措施是：

　　(1)針對焊工操作問題，要進行培訓，使焊工掌握相應的焊接技術，淘汰經過培訓還不能掌握相應技術的人員;

　　(2)針對焊條未烘干問題，要加強焊條烘干管理，建立相應的制度和管理措施，沒有經過烘干的焊條不得使用;

　　(3)針對環境問題，主要是潮濕，應采取防潮、防雨措施。如對焊口處應烘干再焊，焊條儲存在保溫桶里，不使焊條受潮等;

　　(4)針對其他幾個問題，也要采取相應措施給予改進。
