2H320050　機電工程施工技術管理

　　1、施工方案的交底內容有(　)。

　　A.進度安排

　　B.組織機構設置

　　C.施工程序和順序

　　D.操作方法

　　E.施工要點

　　『正確答案』CDE

　　『答案解析』本題考查的是施工技術交底。工程施工前，施工方案的編制人員應向施工作業人員做施工方案的技術交底。除分項、專項工程的施工方案需進行技術交底外，新產品、新材料、新技術、新工藝項目以及特殊環境、特種作業等也必須向施工作業人員交底。交底內容為：施工程序和順序、施工工藝、操作方法、施工要點、質量控制、安全措施等。另(P184)：施工組織設計交底的內容包括：工程特點、難點、主要施工工藝及施工方法、進度安排、組織機構設置與分工及質量、安全技術措施等。

　　2、下列作業活動中，需進行安全技術交底的是(　)。

　　A.鋼結構焊接

　　B.大件物品的運輸

　　C.高空作業

　　D.地下作業

　　E.離心泵試運行

　　『正確答案』BCD

　　『答案解析』本題考查的是施工技術交底。工程施工前，對施工過程中存在較大安全風險的項目提出技術性的安全措施。例如，大件物品的起重與運輸、高空作業、地下作業、大型設備的試運行以及其他高風險的作業等。

　　4、技術交底的相關人員不包括(　)。

　　A.項目負責人

　　B.項目技術負責人

　　C.施工員

　　D.操作人員

　　『正確答案』A

　　『答案解析』本題考查的是施工技術交底。技術交底要明確項目技術負責人、技術人員、施工員、管理人員、操作人員的責任。

　　4、機電工程項目施工技術資料與竣工檔案的特征有(　)。

　　A.真實性

　　B.有效性

　　C.完整性

　　D.使用性

　　E.階段性

　　『正確答案』ABC

　　『答案解析』本題考查的是施工技術資料與竣工檔案管理。機電工程項目施工技術資料與竣工檔案的特征有真實性、完整性、有效性、復雜性。

　　5、施工技術資料文件的保存以(　)為基本單位進行保存。

　　A.單位工程

　　B.分部工程

　　C.子分部工程

　　D.分項工程

　　『正確答案』D

　　『答案解析』本題考查的是施工技術資料與竣工檔案管理。施工技術資料的保存應以分項工程為基本單位進行保管。

　　6、【案例分析】

　　背景資料：

　　某安裝公司承建一泵站工程，按合同要求全部完成，經建設單位組織驗收合格。在投入使用前，使用部門提出管線布置應改到地下直線布置，建設單位據此要求安裝公司予以更改。安裝公司經認真核算預計修改量達到原工程量的50%以上，且材料量占的比例大，因此沒有同意，并要求終止合同。經多次協商，確定按修改內容，重新單獨核價一次包死。由于工期緊，建設單位無法提供修改圖，施工單位按照業主代表現場指導完成了修改任務。工程資料歸檔時，用的是原竣工圖。

　　問題：

　　1.施工單位可否要求終止合同?說明理由。

　　2.工程修改后，施工單位對資源管理的控制重點是什么?應從哪些方面控制?

　　3.施工單位提供竣工圖的做法是否合適?說明理由。

　　4.該工程修改后應如何進行質量評定?

　　分析與參考答案：

　　1.施工單位可以要求終止合同。理由是：工程承包合同已按約定履行完成，并經建設單位組織驗收合格。

　　2.修改工程部分資源管理的重點是材料管理，因為雖盡量利用拆除下的原有材料，但修改后材料量占的比重大。

　　應從材料管理的以下方面控制：加強采購成本的管理，從量差和價差兩個方面控制;加強材料消耗的管理，從限額發料和現場消耗兩個方面控制，獲得最大經濟效益。

　　3.施工單位采用原竣工圖交工的做法不對。

　　理由是：項目竣工圖是項目竣工驗收，以及項目今后進行維修、改擴建等的重要依據。因此，項目竣工圖編制必須真實、準確地反映項目竣工時的實際情況。要做到圖物相符、技術數據可靠、簽字手續完備、整理符合檔案管理要求。

　　4.該工程因設計進行了修改，應按修改后的項目，重新評定質量等級。

　　7、【案例分析】

　　背景材料：

　　某機電安裝公司承建一個生活小區室外熱力管網工程安裝任務。施工范圍是由市政熱力管網至各居民住宅樓號室外1m，管線是不通行地溝敷設。該項目的所有施工內容完畢，并與市政熱力管網和各樓號熱力管網接通后，在進行竣工驗收的同時，項目經理部組織整理竣工資料與竣工圖匯編工作如下：

　　(1)收集的工程施工資料的情況包括：施工方案、技術交底及施工日志;管材、閥門和相關部件及絕熱材料等物資進行檢查檢驗記錄、產品質量合格證;隱蔽工程檢查記錄;質量事故處理記錄;壓力試驗記錄;設計圖紙和設計變更資料的收發記錄等。

　　(2)整理一套設計新圖紙和設計變更資料并編繪成竣工圖。

　　(3)在施工資料整理檢查時，發現：

　　1)有兩份物資進場檢查記錄使用了圓珠筆;

　　2)一份隱蔽工程檢查記錄未經監理工程師確認簽字，查施工日志記載：當時監理工程師到現場檢查;

　　3)質量事故處理記錄僅有項目經理和質檢員簽字。

　　問題：

　　1.機電安裝工程的施工技術資料應包括哪些內容?

　　2.在(1)中，哪些是施工記錄資料?

　　3.設計圖紙和竣工圖是否是施工資料?為什么?

　　4.在資料整理檢查時，發現的1)和2)問題應如何處理?

　　5.質量事故處理記錄簽字手續是否完整?還應有哪些人簽字?

　　分析與參考答案：

　　1.施工技術資料主要包括：單位工程施工組織設計、施工方案及專項施工方案、技術交底記錄，圖紙會審記錄、設計變更文件，工程洽商記錄、技術聯系(通知單)等。

　　2.施工記錄包括：工程物資進廠檢查記錄、隱蔽工程檢查記錄、質量事故處理記錄、壓力試驗記錄。

　　3.設計圖紙不是施工資料，而竣工圖屬于施工資料。因為設計圖紙不是施工單位形成的文件，而是施工單位的施工依據;而竣工圖是建設工程通過施工過程形成的結果，由施工單位編繪的。

　　4.兩份物資進場檢查記錄用圓珠筆填寫的，應重新使用便于永久保存的簽字筆或藍黑墨水填寫和簽名;一份隱蔽工程檢查記錄應請到場檢查的監理工程師確認和簽名。

　　5.簽字手續不完整，還應有專業技術負責人、施工工長簽字。

　　2H320060　機電工程施工進度管理

　　1、機電工程采用橫道圖來表示施工進度計劃時的優點有(　)。

　　A.便于實際進度與計劃進度比較

　　B.便于看出影響工期的關鍵工作

　　C.便于計算勞動力的需要量

　　D.便于計算材料和資金的需要量

　　E.便于施工進度的動態控制

　　『正確答案』ACD

　　『答案解析』本題考查的是機電工程施工進度計劃表示方法。橫道圖計劃編制方法簡單，便于實際進度與計劃進度比較，便于計算勞動力、機具、材料和資金的需要量。

　　2、在確定各項工程的開竣工時間和相互搭接協調關系時，應考慮的因素不包括(　)。

　　A.保證重點、兼顧一般

　　B.滿足連續均衡施工要求，提高生產率和經濟效益

　　C.計劃在執行過程中不得變動

　　D.全面考慮各種不利條件的限制和影響

　　『正確答案』C

　　『答案解析』本題考查的是單位工程施工進度計劃實施。在確定各項工程的開竣工時間和相互搭接協調關系時，應考慮以下因素：(1)保證重點、兼顧一般、分清主次、抓住重點，優先安排工程量大的工藝生產主線;(2)滿足連續均衡施工要求，使資源得到充分的利用，提高生產率和經濟效益;(3)留出一些后備工程，以便在施工過程中作為平衡調劑使用;(4)考慮各種不利條件的限制和影響，為緩解或消除不利影響做準備;(5)考慮業主的配合及當地政府有關部門的影響等。

　　3、施工作業進度計劃編制的根據是(　)。

　　A.單項工程施工進度計劃

　　B.單位工程施工進度計劃

　　C.分部工程施工進度計劃

　　D.分項工程施工進度計劃

　　『正確答案』B

　　『答案解析』本題考查的是機電工程進度計劃編制的要點。單位工程進度計劃是編制該工程施工作業進度計劃的依據。

　　4、作業進度計劃的交底內容有(　)。

　　A.計劃目標和執行計劃的相關條件

　　B.施工用人力資源和物資供應保障情況

　　C.計劃執行中可能遇見的問題與解決辦法

　　D.各專業隊組分工和銜接關系

　　E.單位工程質量目標

　　『正確答案』AC

　　『答案解析』本題考查的是施工作業進度計劃的實施要求。作業進度計劃是項目部在施工期內指導作業的依據，因此計劃的編制者應向作業人員進行進度計劃交底，交底的內容包括計劃目標和執行計劃的相關條件，以及計劃執行中可能遇見的問題與解決辦法，同時對技術措施、質量要求、安全作業等事項提出要求。另：單位工程進度計劃交底內容：施工進度控制重點(關鍵線路、關鍵工作)、施工用人力資源和物資供應保障情況、各專業隊組(含分包方的)分工和銜接關系及時間點、安全技術措施要領和單位工程質量目標。

　　5、作業進度計劃以(　)為單元編制。

　　A.單項工程

　　B.單位工程

　　C.分部工程

　　D.分項工程

　　『正確答案』D

　　『答案解析』本題考查的是作業進度計劃要求。作業進度計劃可按分項工程或工序為單元進行編制。

　　6、關于機電工程項目施工進度偏差分析的說法，正確的是(　)。

　　A.工作的進度偏差大于該工作的自由時差，此偏差對總工期沒有影響

　　B.工作的進度偏差大于該工作的自由時差，此偏差必將影響總工期

　　C.工作的進度偏差大于該工作的總時差，此偏差必將影響后續工作

　　D.工作的進度偏差大于該工作的總時差，此偏差必將影響總工期

　　『正確答案』D

　　『答案解析』本題考查的是施工進度的監測分析。選項A和選項B，若工作的進度偏差大于該工作的自由時差，此偏差對后續工作產生影響;選項C，若工作的進度偏差大于該工作的總時差，此偏差將影響總工期。

　　7、下列進度控制措施中，屬于經濟措施的是(　)。

　　A.明確工程現場進度控制人員及其分工

　　B.合同中要有專款專用條款，防止因資金問題而影響施工進度

　　C.施工中及時辦理工程預付款

　　D.對工期提前給予獎勵

　　E.施工前應加強圖紙審查，嚴格控制隨意變更

　　『正確答案』CD

　　『答案解析』本題考查的是施工進度控制的主要措施。施工進度控制的主要措施中的經濟措施有：(1)在工程預算中考慮加快施工進度所需的資金，編制資金需求計劃，滿足資金供給，保證施工進度目標所需的工程費用等;(2)施工中及時辦理工程預付款及工程進度款支付手續;(3)對應急趕工給予優厚的趕工費用，對工期提前給予獎勵，對工程延誤收取誤期損失賠償金。

　　8、【案例分析】

　　背景材料：

　　A安裝公司承包某分布式能源中心的機電安裝工程，工程內容有：三聯供(供電、供冷、供熱)機組、配電柜、水泵等設備安裝和冷熱水管道、電纜排管及電纜施工。三聯供機組、配電柜、水泵等設備由業主采購;金屬管道、電力電纜及各種材料由安裝公司采購。

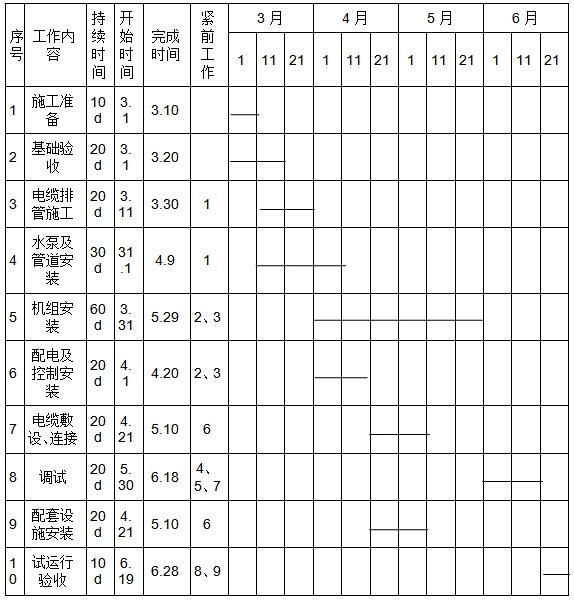

　　A安裝公司項目部進場后，編制了施工進度計劃如圖所示：

　　在施工中發生了以下3個事件：

　　事件1：項目部將2000m電纜排管施工分包給B公司，預算單價為120元/m，在3月22日結束時檢查，B公司只完成電纜排管施工1000m，但支付給B公司的工程進度款累計已達160000元，項目部對B公司提出警告，要求加快施工進度。

　　事件2：由于建設單位采購的機組供貨遲延，導致機組安裝推遲5天。

　　事件3：制冷機組安裝完畢進行單機試運行時，項目部檢查了各連接和密封部位有無松動、漏氣、漏油等現象，隨即進行了2h試運行，監理單位認為未達到試運轉要求，責令項目部整改。

　　問題：

　　1.本工程施工過程中，影響進度的因素可能有哪些?

　　2.計算事件1中的CPI和SPI及其影響，請問是否影響總工期?

　　3.不考慮事件1的影響，事件2是否影響工期?如果影響，實際完工時間為哪一天?

　　4.針對事件3，說明制冷機組試運轉的要求。

　　分析與參考答案：

　　1.本工程影響進度的因素有：

　　(1)工程資金不落實;

　　(2)施工圖紙提供不及時;

　　(3)氣候及周圍環境的不利因素;

　　(4)供應商違約;

　　(5)施工單位管理能力。

　　2.(1)已完工程預算費用BCWP=1000×120=120000(元)

　　計劃工程預算費用BCWS=2000/20×12×120=144000(元)

　　費用績效指數CPI=BCWP/ACWP=120000/160000=0.75

　　進度績效指數SPI=BCWP/BCWS=120000/144000=0.83

　　(2)影響工期。因為SPI小于1，進度拖延，電纜排管施工屬于關鍵工作，延誤必會影響總工期。

　　3.事件2影響工期，因為機組安裝是關鍵工作，影響工期5天，按原計劃6.28完工，現拖延5天，實際完工時間為7.3。

　　4.制冷機組的試運轉要求：機組運轉平穩、無異常振動與聲響;各連接和密封部位應無松動、漏氣、漏油等現象;吸、排氣的壓力和溫度在正常工作范圍內;能量調節裝置及各保護繼電器、安全裝置的動作應靈敏、可靠;正常運轉不少于8h。

　　9、【案例分析】

　　背景材料：

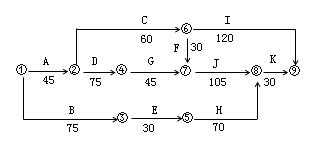

　　某機電工程公司通過招標承包了一臺660MW火電機組安裝工程，工程開工前，施工單位向監理工程師提交了工程安裝主要施工進度計劃(如下圖所示，單位：d)。滿足合同工期的要求并獲得業主批準。

　　在施工進度計劃中，因為工作E和G的吊裝載荷基本相同，所以租賃了同一臺塔吊安裝，并計劃定在第76d進場。

　　在鍋爐設備搬運過程中，由于叉車故障在搬運途中失控，所運設備受損。返回制造廠維修，工作B中斷20d，監理工程師及時向施工單位發出通知，要求施工單位調整進度計劃，以確保工程按合同工期完工。

　　對此施工單位提出了調整方案，即將工作E調整為工作G完成后開工。在塔吊施工前，由施工單位組織編制了吊裝專項施工方案，并經審核簽字后組織了實施。

　　機組安裝完畢后，施工單位在組織汽輪機單機試運轉中發現，在軸系對輪中心找正過程中，軸系聯結時的復找存在一定誤差，導致設備運行噪音過大，經再次復找后滿足了要求。

　　問題：

　　1.在原計劃中如果先開始工作E后開始工作G，塔吊應安排在幾天投入使用可使機械不閑置?說明理由。

　　2.工作B停工20d后，施工單位提出的計劃調整方案是否可行?說明理由?

　　3.塔吊專項施工方案在施工前應有哪些人員簽字?塔吊選用除了考慮吊裝載荷參數外還有哪些基本參數?

　　4.汽輪機軸系對輪中心找正除軸系聯結時的復找外還包括哪些找正?

　　分析與參考答案：

　　1.按照原計劃，塔吊應安排在第91天進場投入使用。

　　理由：G工作為關鍵工作，第121天開始，即E工作必須第120天結束，而E工作的持續時間為30天，120-30=90，故塔吊應安排在第91天進場投入使用。

　　2.調整方案可行。

　　先G后E，即G工作之后線路有J-K以及E-H-K，E、H持續時間之和為100天，小于J工作(關鍵工作)持續時間，按原計劃，關鍵線路為：A→D→G→J→K，調整方案后，關鍵線路未轉移，方案可行。

　　3.塔吊專項施工方案在施工前應由機電工程公司技術負責人、總監理工程師(建設單位項目負責人)簽字。

　　塔吊選用還有的參數：額定起重量、最大幅度、最大起升高度。

　　4.汽輪機軸系對輪中心找正還包括：軸系初找;凝汽器灌水至運行重量后的復找;汽缸扣蓋前的復找;基礎二次灌漿前的復找，基礎二次灌漿后的復找。
