32[簡答題]

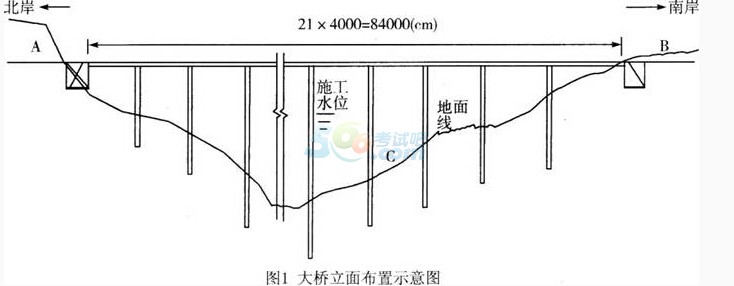

　　某施工單位承接了一段山區高速公路，其中有一座21×40m先簡支后連續T型預應力混凝土梁橋。北岸橋頭距隧道出口30m，南岸橋頭連接淺挖方路塹，挖方段長約2kin，大橋采用雙柱式圓形截面實心墩，墩身高10～40m，大橋立面布置示意圖如圖1所示。

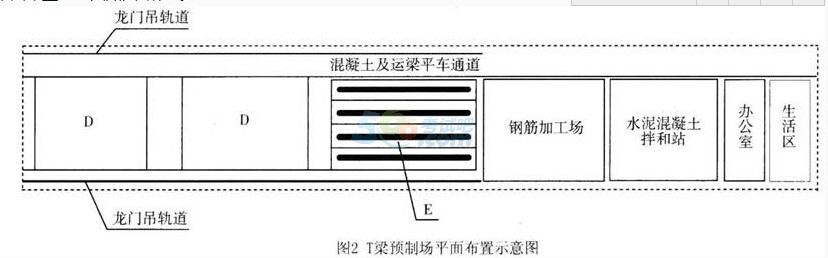

　　事件一：施工單位考慮到水源、電力狀況、進出場道路和成品梁運輸等情況，需在大橋附近設置T梁預制場，T梁預制場平面布置示意圖如圖2所示。

　　事件二：施工單位擬采用雙導梁架橋機架設40mT梁，施工工藝及架設方法如下：

　　(1)雙導梁架橋機施工工藝流程：鋪設架梁及運梁及軌道→組裝架橋機→A→脫空前支架→整機推進到位→支頂前支架→B→吊梁、縱移到位→落梁、橫移到位→安放支座→焊接梁片連接板、支座上下鋼板。

　　(2)將軌道上拼裝的架橋機前端推移至安裝孔，固定好架橋機;

　　(3)將預制梁由運梁車運至架橋機安裝跨，兩端同時起吊，橫移平車置于梁跨正中并固定;(4)將梁縱移到后跨，固定縱移平車，用橫移平車將梁橫移到設計位置，下落就位;

　　(5)待一跨梁全部架設完成，前移架橋機，重復上述程序進行下一跨梁的安裝。

　　事件三：為保證架設安全，施工單位對施工現場進行了重大安全風險辨識和評估，制定了雙導梁架橋機架設T梁的安全專項施工方案，報監理工程師審核，并組織專家對專項方案進行論證。在施工前進行技術和安全交底，最后安排人員進行了T梁架設。

　　問題：

　　1.根據大橋的地形條件，針對圖1的A、B、C位置，T梁預制場設置在哪里合適?說明理由。

　　2.寫出T梁預制場示意圖中區域D和E名稱。

　　3.事件2中，指出雙導梁架橋機施工工藝流程中工序A和B的名稱。

　　4.事件2中.施工單位擬采用的雙導梁架橋機架設方法中下劃線處描述的位置是否正確?如錯誤，請寫出正確的位置。

　　5.事件3中，施工單位在雙導梁架橋機架設T梁前，將編寫安全專項方案并組織專家論證，參加專家論證會的成員應包括哪些人員?

　　參考答案： 參考解析：1.T梁預制場應設置在B處(南岸路基上)。理由：因為A離隧道出口過近，不能建設預制場地;C為橋下位置，且位于施工水位以下;B在淺挖方路塹地段，是設置T梁預制場的合適位置。

　　2.區域D的名稱是存梁區;區域E的名稱是制梁區(或預制臺座)。

　　3.工序A為試吊，工序B為喂梁。

　　4.(2)中的安裝孔正確;(3)中的安裝跨不正確。應是后跨;(4)中的后跨不正確，應是安裝跨。

　　5.應當參加專家論證會的人員有：(1)專家組成員;(2)建設單位項目負責人或技術負責人;(3)監理單位項目總監理工程師及相關人員;(4)施工單位分管安全的負責人、技術負責人、項目負責人、項目技術負責人、專項方案編制人員、項目專職安全生產管理人員;(5)勘察，設計單位項目技術負責人及相關人員。

　　本案例第1問考查的是大型構件預制場布設。大型構件預制場場地選擇：(1)以方便、合理、安全、經濟及滿足工期為原則，結合施工合同段所屬預制梁板的尺寸、數量、架設要求以及運輸條件等情況進行綜合選址。(2)應滿足用地合法，周圍無塌方、滑坡、落石、泥石流、洪澇等地質災害。無高頻、高壓電源及其他污染源;離集中爆破區500m以外;不得占用規劃的取、棄土場。(3)原則上不宜設在主線征地范圍內。若確實存在用地困難等特殊情況需要將預制場設于主線征地范圍內時，應報項目建設單位審批。

　　本案例第2問考查的是預制場的場地布置。預制場的布置取決于現場的面積、地形、工程規模、安裝方法、工期及機械設備情況等，條件不同，布置方法差異較大。路基外預制場比較普遍，制梁區使用大型龍門吊，在路基一側設置預制場;如一般工程量不大，則不采用龍門吊，但要有足夠存放全部梁片的場地，必要時可在路基兩側制梁。

　　本案例第3問考查的是雙導梁架橋—機施工工藝流程，具體見下圖。

　　本案例第4問考查的是雙導梁架橋機架設法。雙導梁架橋機架設法：將軌道上拼裝的架橋機推移到安裝孔，固定好架橋機后，將預制梁由運梁車運至架橋機后跨，兩端同時起吊，橫移平車置于梁跨正中并固定，用縱移平車將預制梁縱移到安裝跨，固定縱移平車，用橫移平車將預制梁橫移到設計位置下落就位，待一跨梁全部吊完，橫移平車置于梁跨正中并固定，將縱移平車退到后端，前移架橋機，拆除前支架與墩頂聯結螺栓，把前支架掛在鼻架上。重復上述程序進行下一跨梁的安裝。

　　本案例第5問考查的是參加專家論證會的人員。具體內容請參考答案。
