三、案例分析題

　　(一)

　　背景資料

　　某安裝公司總包氨氫壓縮分廠全部機電安裝工程，其中氨氫壓縮機為XX式。工作壓力為32Mpa，電機與壓縮機本體分兩件進場，現場用齒式聯軸器XXXX系統的XXX隨機組訂貨，現場組裝試驗。

　　開工前，安裝公司決定壓縮機系統的機械設備、電氣自動化、管道等XXX單位自行變換，防腐保溫及其他非主體工程分包給具有相應資質的分包XXX安裝公司對分包工程從技術、質量、安全、進度、工程款支付等進行施工XXXX。

　　施工前，施工方案編制人員向施工作業人員作了分項、專利工程的施工XXXX，由于交底內容全面、重點突出、可操作性強，故施工中效果明顯，工程進XXX。

　　試運行階段，一臺壓縮機振動較大，經復查土建無施工質量問題，基XXXXXX質量全部合格;復查安裝記錄：墊鐵設置合理且按規定定位焊接XXXXXXXX符合質量要求，測量儀器精度合格，各種環境因素對安裝無影響。

　　XXXX進一步認真復查并處理。

　　問題：

　　1.【題干】壓縮機系統的管道，按壓力分應屬于哪一類?應進行哪些試驗?

　　【答案】10—100Mp 高壓管道

　　設計壓力大于1Mp 流體管道閥門進行 殼體壓力試驗，密封性試驗

　　管道系統實驗(壓力試驗，泄漏性試驗，真空度實驗)

　　2.【題干】對分包工程管理的主要依據有哪些?

　　【答案】對分包工程施工管理的主要依據是

　　工程總承包合同;分包合同;承包工程施工中采用的國家、行業標準

　　有關法律法規及規范、規程、規章制度;總承包方及監理單位的指令。

　　經總包批準的分包工程的《施工組織設計》或《施工方案》

　　3.【題干】施工方案交底主要包括哪些內容?

　　【答案】1.施工范圍、工程量、工作量和施工進度要求;

　　2.施工圖紙的解說;

　　3.施工方案措施;

　　4.操作工藝和保證安全質量安全的措施;

　　5.工藝質量標準和評定方法

　　6.技術檢驗和檢查驗收要求

　　7.增產節約指標和措施

　　8.技術記錄內容和要求

　　4.【題干】從資料中分析可能引起壓縮機振動較大的原因是什么?哪個單位對此承擔責任?

　　【答案】原因可能是：電機及壓縮機底座的縱橫中心線和標高，聯軸器的徑向，和軸向的同心度，產生偏差。

　　應由安裝公司(總包)承擔責任，因為總包對工程質量負總責。如果分包有責任，總包可以在此后對其追償。

　　　　　　　　　【查看文字解析>>>】

　　(二)

　　背景資料

　　某成品燃料油外輸項目，由4臺5000m3成品汽油罐，兩臺10000m3消防罐X輸泵和工作壓力為4.0MPa的外輸管道及相應的配套系統組成。

　　具備相應資質的A公司為施工總承包單位，A公司擬將外輸管道及配套系統X任務分配給GC2資質的B專業公司。業主認為不妥。隨后A公司征得業主同意X，土建施工分包給具有相應資質的C公司，其余工程由A公司自行完成。

　　A公司在進行罐內環焊縫碳弧氣創清根作業時，采用的安全措施有：36V安全X源作為罐內照明電源：3臺氣刨機分別有3個開關控制，并共用一個總漏電保護開關X打開罐體的透光孔，入孔和清掃孔，用自然對流方式通風，經安全檢查，存在不X安全規定之處。

　　管道試壓前，項目部全面檢查了管道系統;試驗范圍內的管道已按圖紙要求X焊縫已XX合格并涂好了底漆;膨脹節已設置了臨時約束裝置;一塊1.6級精度XX力表已經校驗合格待用;待試壓管道與其他系統已用盲板隔離。項目部在上述檢查XX出現了幾個問題，并出具了整改書，要求作用隊限時整改。

　　由于業主負責的施工圖設計滯后，造成C公司工期延誤20天，窩工損失XX萬元人民幣，C公司向A公司提請工期和費用索賠。A公司以征地由業主負責，XX公司應向業主索賠為由，拒絕了C公司的索賠申請。

　　問題：

　　1.【題干】說明A公司擬將管道系統分包給B單位不妥的理由。

　　【答案】主體工程禁止分包

　　該管道因輸送甲類可燃液體(汽油)為GC1級，B公司不具備此資質

　　2.【題干】指出罐內清根作業中不符合安全規定之處，并闡述正確的做法。

　　【答案】密閉空間作業1.電壓應為36v照明電源

　　共用一個總漏電保護開關

　　自然對流方式通風

　　(三)

　　背景資料

　　某安裝工程公司承包了一套燃油加熱爐安裝工程，包括加熱爐、燃油供應系統、鋼結構、工藝管道、電氣動力與照明、自動控制、輔助系統等。

　　燃油泵的進口管道焊縫要求100%射線檢測，因閥門和法蘭未到貨，遲遲未能焊接，為了不影響單機試運行的進度要求，閥門和法蘭到達施工現場后，安裝工程公司項目部馬上安排施工人員進行管道和法蘭的施焊，閥門同時安裝就位。

　　安裝工程公司項目部總工程師組織編寫了加熱爐、燃油泵等動力設備的單機試運行方案，報建設單位進行了審批，按照試運行方案，安裝工程公司項目部組織了單機試運行和聯動試運行。

　　安裝工程公司項目部向建設單位提交的竣工工程施工記錄資料有：圖紙會審記錄、設計變更單、隱蔽工程驗收記錄;焊縫的無損檢測記錄;質量事故處理報告及記錄。建設單位認為：安裝工程公司項目部提交的施工記錄資料不全，要求安裝工程公司項目部完善、補充。安裝工程公司項目部全部整改補充后，建設單位同意該工程組織竣工驗收。

　　問題：

　　1.【題干】閥門在安裝前應檢查哪些內容?

　　【答案】一、文件性查驗

　　查驗質量證明文件，閥門上應有制造廠銘牌，銘牌和閥體上應有制造廠名稱、閥門型號、公稱壓力、公稱通徑等標識

　　二、外觀檢查

　　三、實驗

　　閥門進行殼體壓力試驗，密封性試驗

　　2.【題干】指出安裝工程公司項目部組織試運行的不妥之處，并予以糾正。

　　【答案】1.安裝工程公司項目部馬上安排施工人員進行管道和法蘭的施焊，閥門同時安裝就位

　　2.單機試運行方案，報建設單位進行了審批，按照試運行方案，安裝工程公司項目部組織了單機試運行和聯動試運行。

　　3.【題干】工藝管道工程質量驗收記錄填寫的主要內容有哪些?

　　【答案】施工技術資料，產品證明，施工資料，驗收時抽查記錄，分批工程質量驗收

　　4.【題干】安裝工程公司項目部應補充哪些竣工工程施工記錄資料?

　　【答案】各檢驗批、各分項、子分部、分部工程質量驗收記錄。

　　通管、管道壓力試驗、系統測試，各種材料試驗。

　　(四)

　　背景資料

　　某電力工程公司項目部承接了商務樓的10kV變配電工程施工項目，工程主要設備布置見10kV變配電設備布置圖(圖4)，變配電設備運行狀態通過監控柜實施智能監控。

　　項目部依據驗收規范和施工圖編制了變配電工程的施工方案，設備二次搬運及安裝程序是：高壓開關柜→變壓器→低壓配電柜→計量、監控柜。方案中，項目部將高壓開關柜等基礎框架安裝的水平度偏差設置為B級質量控制點，電力變壓器等高壓電器XX交接試驗設置為A級質量控制點，保證變配電設備施工質量達到驗收規范要求。

　　進場后，因設計單位變更高壓系統設計，造成高壓開關柜比其他設備晚到現場XXX。項目部改變了設備的二次搬運及安裝程序：變壓器→低電壓配電柜→計量、監控柜→高壓開關柜。施工中，變配電設備檢查、安裝、絕緣測試、耐壓試驗及試運行符合設計要求，變配電設備系統檢測滿足智能監控要求，工程驗收合格，項目部及時整理施工記錄等技術資料，將10kV變配電工竣工檔案移交給商務樓項目建設單位。

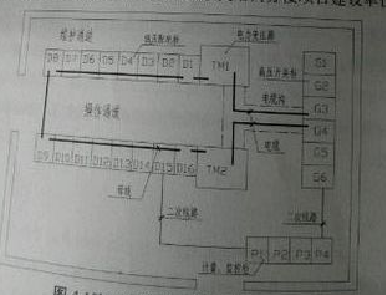

　　圖4 10kV變配電設備布置圖
