第九章 水力計算

　　變化概述

　　1、增加自動噴水防火冷卻系統的水力計算;

　　2、調整了原來的水力計算的公式;

　　3、調整了水泵揚程或系統入口供水壓力的計算公式。

　　水力計算具體變化(加粗、加紅部分為變化內容)

　　9.1系統的設計流量

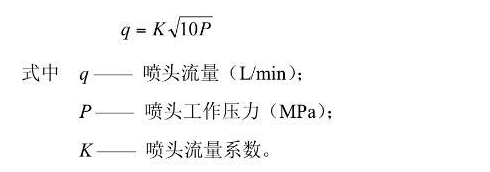

　　9.1.1噴頭的流量應按下式計算：

　　系統最不利點處噴頭的工作壓力應計算確定

　　9.1.2水力計算選定的最不利點處作用面積宜為矩形，其長邊應平行于配水支管，其長度不宜小于作用面積平方根的1.2倍。

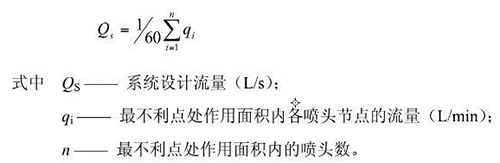

　　9.1.3系統的設計流量，應按最不利點處作用面積內噴頭同時噴水的總流量確定：

　　9.1.4保護防火卷簾、防火玻璃墻等防火分隔設施的濕式系統，系統的設計流量應按計算長度內噴頭同時噴水的總流量確定。計算長度應符合下列要求：

　　1.當設置場所設有自動噴水滅火系統時，計算長度不應小于本規范第9.1.2條確定的長邊長度;

　　2.當設置場所沒有設置自動噴水火火系統時，計算長度不應小于被保護防火分隔設施最長一處的實際長度。

　　9.1.5系統設計流量的計算，應保證任意作用面積內的平均噴水強度不低于本規范表5.0.1、表5.0.2和表5.04-1--表5.0.4-5的規定值。最不利點處作用面積內任意4只嗩頭圍合范圍內的平均噴水強度，輕危險、中危險級不應低于本規范表50.1規定值的85%;嚴重危險級和倉庫危險級不應低于本規范表5.0.1和表5.0.4-1~表5.0.4-5的規定值。

　　9.1.6設置貨架內置噴頭的倉庫，頂板下噴頭與貨架內置噴頭應分別計算設計流量，并應按其設計流量之和確定系統的設計流量。

　　9.1.7建筑內設有不同類型的系統或有不同危險等級的場所時，系統的設計流量應按其設計流量的最大值確定。

　　9.1.8當建筑物內同時設有自動噴水滅火系統和水幕系統時，系統的設計流量應按同時啟用的自動噴水滅火系統和水幕系統的用水量計算，并按二者之和中的最大值確定。

　　9.1.9雨淋系統和水幕系統的設計流量，應按雨淋報警閥控制的噴頭的流量之和確定。多個雨淋報警閥并聯的雨淋系統，系統設計流量應按同時啟用雨淋報警閥的流量之和的最大值確定。

　　9.1.10當原有系統延伸管道、擴展保護范圍時，應對增設噴頭后的系統重新進行水力計算。

　　9.2管道水力計算

　　9.2.1管道內的水流速度宜采用經濟流速，必要時可超過5m/s，但不應大于10m/s。

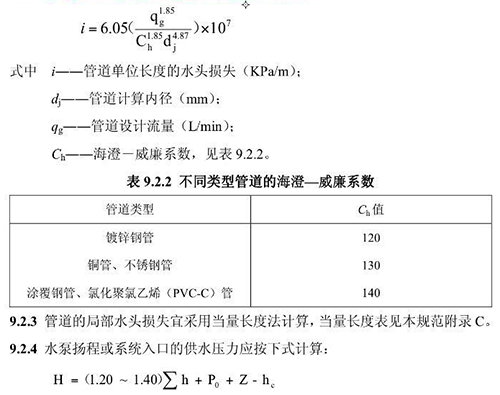

　　9.2.2管道單位長度的沿程阻力損失應按下式計算：

　　式中

　　H-水泵揚程或系統入口的供水壓力(MPa);

　　∑h-管道沿程和局部水頭損失的累計值(MPa)，報警閥的局部水頭損失應按照產品樣木或檢測數據確定。當無上述數據時，濕式報警閥取值0.04MPa、干式報警閥取值002MPa、預作用裝置取值0.08MPa、雨淋報警閥取值0.07MPa、水流指示器取值0.02MPa;

　　P0-最不利點處噴頭的工作壓力(MPa);

　　Z-最不利點處噴頭與消防水池的最低水位或系統入口管水平中心線之間的高程差，當系統入口管或消防水池最低水位高J于最不利點處噴頭時，Z應取負值(MPa);

　　hc-從城市市政管網直接抽水時城市管網的最低水壓(MPa);當從消防水池吸水時，hc取0

　　9.3減壓設施

　　9.3.1減壓孔板應符合下列規定

　　1.應設在直徑不小于50mm的水平直管段上，前后管段的長度均不宜小于該管段直徑的5倍;

　　2.孔口直徑不應小于設置管段直徑的30%，且不應小于20mm;

　　3.應采用不銹鋼板材制作

　　9.3.2節流管應符合下列規定

　　1.直徑宜按上游管段直徑的1/2確定;

　　2.長度不宜小于1m：

　　3.節流管內水的平均流速不應大于20m/s

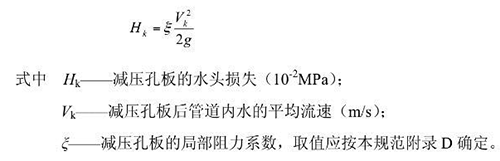

　　9.3.3減壓孔板的水頭損失，應按下式計算：

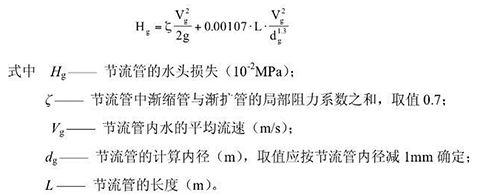

　　9.3.4節流管的水頭損失，應按下式計算：

　　9.3.5減壓閥的設置應符合下列規定：

　　1.應設在報警閥組入口前;

　　2.入口前應設過濾器，且便于排污;

　　3.當連接兩個及以上報警閥組時，應設置備用減壓閥;

　　4.垂直安裝的減壓閥，水流方向宜向下;

　　5.比例式減壓閥宜垂直安裝，可調式減壓閥宜水平安裝;

　　6.減壓閥前后應設控制閥和壓力表，當減壓閥主閥體自身帶有壓力表時，可不設置壓力表;

　　7.減壓閥和前后的閥門宜有保護或鎖定調節配件的裝置。
