四、平法標準圖集

　　(一)平法施工圖的基本概念

　　1.改變了傳統的將構件從結構平面布置圖中索引出來，在逐個繪制配筋詳圖、畫出配筋表的做法。

　　2.實施平法的優點主要表現在：

　　(1)減少圖紙數量。

　　(2)實現平面表示，整體標注。

　　(二)平法標準圖集簡介

　　1.平法標準圖集內容包括兩個主要部分：一是平法制圖規則，二是標準構造詳圖。

　　2.適用于抗震設防烈度為6～9度地區的現澆混凝土結構施工圖的設計，不適用于非抗震結構和砌體結構。

　　(三)主要構件的平法注寫方式(柱、梁、板)

　　1.柱平法施工圖的注寫方式

　　(1)柱編號由柱類型代號和序號組成，柱的類型代號有框架柱(KZ)、轉換柱(ZHZ)、芯柱(XZ)、梁上柱(LZ)、剪力墻上柱(QZ)。

　　(2)柱平法施工圖有列表注寫方式、截面注寫方式

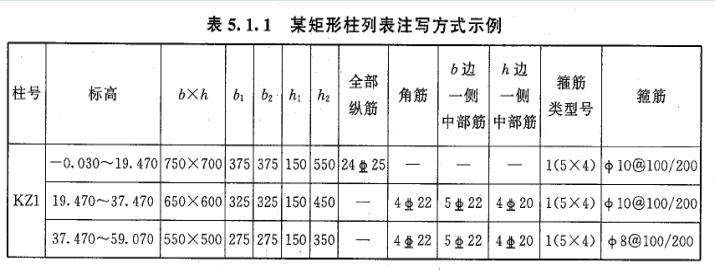

　　①列表注寫方式

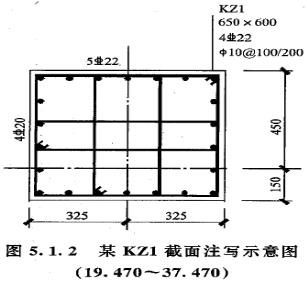

　　②截面注寫方式

　　2.梁平法施工圖的注寫方式

　　當集中標注中的某項數值不適用于梁的某部位時，則將該項數值原位標注，施工時，原位標注優先于集中標注。

　　(1)集中標注

　　集中標注的內容包括梁編號、梁截面尺寸，箍筋的鋼筋級別、直徑、加密區及非加密區、肢數，梁上下通長筋和架立筋，梁側面縱筋，包括構造腰筋及抗扭腰筋，梁頂面標高高差。

　　1)梁編號

　　【例】KL7(5A)表示7號樓層框架梁，5跨，一端懸挑。

　　2)梁截面尺寸

　　等截面梁：用b×h表示

　　豎向加腋梁：用b×h、Yc1×c2表示，其中c1為腋長，c2為腋高

　　水平加腋梁：用b×h、PYcl×c2表示，其中cl為腋長，c2為腋寬

　　懸挑梁且根部和端部的高度不同：用斜線分隔根部與端部的高度值，即為b×hl/h2

　　3)梁箍筋

　　①包括鋼筋級別、直徑、加密區與非加密區間距及肢數，該項為必注值。

　　②箍筋加密區與非加密區的不同間距及肢數需用斜線“/”分隔。

　　③當加密區與非加密區的箍筋肢數相同時，則將肢數注寫一次;箍筋肢數應寫在括號內。

　　【例】Φ8@100(4)/150(2)

　　表示箍筋為HPB300鋼筋，直徑為8，加密區間距為100，四肢箍;非加密區間距為150，兩肢箍。

　　4)梁上部通長筋或架立筋配置

　　①當同排縱筋中既有通長筋又有架立筋時，應用加號“+”將通長筋和架立筋相連。注寫時須將角部縱筋寫在加號的前面，架立筋寫在加號后面的括號內。

　　②當梁的上部縱筋和下部縱筋為全跨相同，且多數跨配筋相同時，此項可加注下部縱筋的配筋值，用分號“;”將上部與下部縱筋的配筋值分隔開來，少數跨不同者，按原位標注處理。

　　5)梁側面縱向構造鋼筋或受扭鋼筋配置，該項為必注值。

　　①當梁腹板高度hw≥450mm時，需配置縱向構造鋼筋，以大寫字母G打頭，且對稱配置。梁側面構造鋼筋，其搭接與錨固長度可取15d。

　　6)梁頂面標高高差，該項為選注值。梁頂面標高高差，系指相對于結構層樓面標高的高差值，對于位于結構夾層的梁，則指相對于結構夾層樓面標高的高差有高差時，須將其寫入括號內，無高差時不注。

　　(2)原位標注內容包括梁支座上部縱筋(該部位含通長筋在內所有縱筋)、梁下部縱筋、附加箍筋或吊筋、集中標注不適合于某跨時標注的數值。

　　1)梁支座上部縱筋

　　①當上部縱筋多于一排時，用斜線“/”將各排縱筋自上而下分開。

　　②當同排縱筋有兩種直徑時，用加號“+”將兩種直徑的縱筋相連，注寫時將角部縱筋寫在前面

　　③當梁中間支座兩邊的上部縱筋不同時，須在支座兩邊分別標注;當梁中間支座兩邊的上部縱筋相同時，可僅在支座的一邊標注配筋值，另一邊省去不注。

　　2)梁下部縱筋

　　①當下部縱筋多于一排時，用斜線“/”將各排縱筋自上而下分開。

　　②當同排縱筋有兩種直徑時，用加號“+”將兩種直徑的縱筋相連，注寫時角筋寫在前面。

　　③當梁下部縱筋不全部伸入支座時，將梁支座下部縱筋減少的數量寫在括號內，用“一”表示。

　　3)當在梁上集中標注的內容不適用于某跨或某懸挑部分時，則將其不同數值原位標注在該跨或該懸挑部位，施工時應按原位標注數值取用。

　　4)附加箍筋或吊筋，將其直接畫在平面圖中的主梁上，用線引注總配筋值(附加箍筋肢數注在括號內)。當多數附加箍筋或吊筋相同時，可在梁平法施工圖上統一注明，少數與統一注明不同時，在原位引注。

　　3.有梁樓蓋平法施工圖的注寫方式

　　板平面注寫主要包括板塊集中標注和板支座原位標注兩種方式。為方便設計表達和施工識圖，規定結構平面的坐標方向為：當兩向軸網正交布置時，圖面從左至右為X向，從下至上為Y向，;當軸網向心布置時，切向為X向，徑向為Y向。

　　(1)板塊集中標注

　　板類型及代號為樓面板(LB)、屋面板(WB)、懸挑板(XB)。貫通鋼筋按板塊的下部和上部分部注寫，B代表下部，T代表上部。

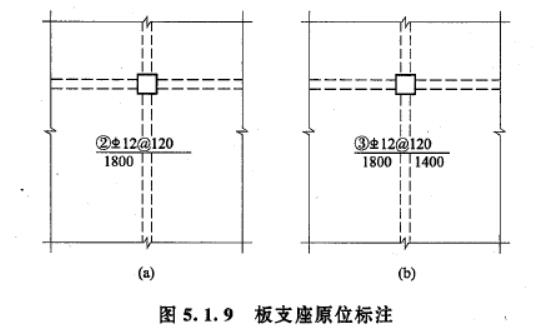

　　(2)板支座原位標注的內容為板支座上部非貫通縱筋和懸挑板上部受力鋼筋。板支座上部非貫通筋自支座中線向跨內的伸入長度，注寫在線段的下方位置。如圖5.1.9板支座原位標注示例，圖5.1.9(a)為兩側對稱，圖5.1.9(b)為兩側不對稱。

　　五、工程量計算的方法

　　(一)工程量計算順序

　　為了避免漏算或重算，提高計算的準確程度，工程量的計算應按照一定的順序進行。

　　1.單位工程計算順序

　　(1)按圖紙順序計算：“先平面一再立面一再剖面;先基本圖一再詳圖”

　　(2)按消耗量定額的分部分項順序計算

　　(3)按工程量計算規范順序計算

　　(4)按施工順序計算

　　2.單個分部分項工程計算順序

　　(1)按照順時針方向計算法。

　　(2)按“先橫后豎、先上后下、先左后右”計算法。

　　(3)按圖紙分項編號順序計算法。

　　(4)按照圖紙上定位軸線編號計算。

　　(二)用統籌法計算工程量

　　1.統籌法計算工程量的基本要點

　　(1)統籌程序，合理安排。

　　(2)利用基數，連續計算。

　　常用的基數為“三線一面”，“三線”是指建筑物的外墻中心線、外墻外邊線和內墻凈長線;“一面”是指建筑物的底層建筑面積。

　　(3)一次算出，多次使用。

　　(4)結合實際，靈活機動。

　　2.統籌圖

　　(三)工程量計算中信息技術的應用

　　(1)BIM是以建筑工程項目的各項相關信息數據為基礎，建立的數字化建筑模型。具有可視化，協調性，模擬性，優化性和可出圖形五大特點，給工程建設信息化帶來重大變革。

　　(2)云計量：可以通過協作來高速完成復雜工程的精細計量。
