說明：

　　1、圖示為某辦公樓衛生間，共三層，層高為3m，圖中平面尺寸以mm計，標高均以m計。墻體厚度為240mm.

　　2、給水管道均為鍍鋅鋼管，螺紋連接。給水管道與墻體的中心距離為200mm.

　　3、衛生器具全部為明裝，安裝要求均符合《全國統一安裝工程預算定額》所指定標準圖的要求，給水管道工程量計算至與大便器、小便器、洗面盆支管連接處止。其安裝方式為：蹲式大便器為手壓閥沖洗;掛式小便器為延時自閉式沖洗閥：洗臉盆為普通冷水嘴;混凝土拖布池為500×600落地式安裝，普通水龍頭，排水地漏帶水封;立管檢查口設在一、三層排水立管上，距地面0.5m處。

　　4、給排水管道穿外墻均采用防水鋼套管，穿內墻及樓板均采用普通鋼套管。

　　5、給排水管道安裝完畢，按規范進行消毒、沖洗、水壓試驗和試漏。

　　圖6.Ⅱ.2　某辦公樓衛生間給水系統圖(一、二層同三層)

　　Ⅲ.電氣安裝工程

　　某化工廠合成車間動力安裝工程，如圖6.Ⅲ所示。

　　1.AP1為定型動力配電箱，電源由室外電纜引入，基礎型鋼采用10#槽鋼(單位重量為10㎏/m)

　　2.所有埋地管標高均為-0.2m，其至AP1動力配電箱出口處的管口高出地坪0.1m，設備基礎頂標高為+0.5m，埋地管管口高出基礎項面0.1m，導線出管口后的預留長度為1m，并安裝1根同口徑0.8m長的金屬軟管。

　　3.木制配電板引至滑觸線的管、線與其電源管、線相同，其至滑觸線處管口標高為+6m，導線出管口后的預留長度為1m.

　　4.滑觸線支架采用螺栓固定，兩端設置信號燈。滑觸線伸出兩端支架的長度為1m.

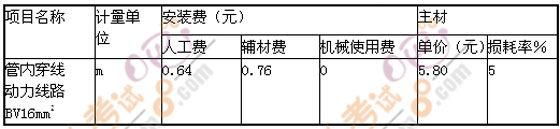

　　5.表中數據為計算該動力工程的相關費用：

　　管理費和利潤分別按人工費的55%和45%計。

　　6.分部分項工程景清單的統一編碼為：
