某工程項目業主通過工程量清單招標確定某承包商為該項目中標人，并簽訂了工程合同，工期為16天。該承包商編制的初始網絡進度計劃（每天按一個工作班安排作業）如圖6-1所示，圖中箭線上方字母為工作名稱，箭線下方括號外數字為持續時間，括號內數字為總用工日數（人工工資標準均為45.00元/工日，窩工補償標準均為30.00元/工日）。由于施工工藝和組織的要求，工作A、D、H需使用同一臺施工機械（該種施工機械運轉臺班費800元/臺班，閑置臺班費550元/臺班），工作B、E、I需使用同一臺施工機械（該種施工機械運轉臺班費600元/臺班，閑置臺班費400元/臺班），工作C、E需由同一班組工人完成作業，為此，該計劃需做出相應的調整。

圖6-1 初始網絡進度計劃

　　問題：

　　1.請對圖6-1所示的時標網絡進度計劃做出相應的調整，繪制出調整后的時標網絡進度計劃，并指出關鍵線路。

　　2.試分析工作A、D、H的最早開始時間、最早完成時間。如果該三項工作均以最早開始時間開始作業，該種施工機械需在現場多長時間？閑置多長時間？若盡量使該種施工機械在現場的閑置時間最短，該三項工作的開始作業時間如何安排？請繪制出相應的時標網絡計劃。

　　3.在施工過程中，由于設計變更，致使工作E增加工程量，作業時間延長2天，增加用工10個工日，材料費用2500元，增加相應措施費用600元；因工作E作業時間的延長，致使工作H、I的開始作業時間均相應推遲2天；由于施工機械故障，致使工作G作業時間延長1天，增加用工3個工日，材料費用800 元。如果該工程管理費按人工、材料、機械費之和的7%計取，利潤按人工、材料、機械費、管理費之和的4.5%計取，規費費率3.31%，稅金 3.477%.試問承包商應得到的工期和費用補償是多少？

　　試題六答案與評分標準：（20分）

　　問題1：

　　根據施工工藝和組織的要求，對初始網絡進度計劃做出調整后的網絡進度計劃如圖6-2所示。關鍵線路為圖中粗線所示（3分）。

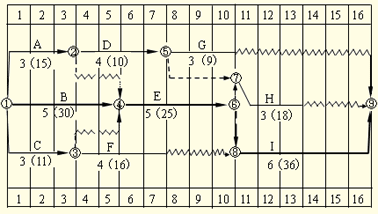

圖6-2 根據施工工藝和組織要求調整后的施工網絡進度計劃

　　問題2：

　　（1）根據圖6-2所示的施工網絡計劃，工作A、D、H的最早開始時間分別為0、3、10（0.5分），最早完成時間分別為3、7、13（0.5分）。

　�。�2）如果該三項工作均以最早開始時間開始作業，該種施工機械需在現場時間由工作A的最早開始時間和工作H的最早完成時間確定為：13-0=13天（0.5分）；

　　在現場工作時間為：3+4+3=10天（0.5分）；在現場閑置時間為：13-10=3天（0.5分）。

　�。�3）若使該種施工機械在現場的閑置時間最短，則應令工作A的開始作業時間為2（即第3天開始作業）（0.5分），令工作D的開始作業時間為5或6 （即工作A完成后可緊接著開始工作D或間隔1天后開始工作D）（0.5分），令工作H按最早開始時間開始作業（0.5分），這樣，該種機械在現場時間為 11天（0.5分），在現場工作時間仍為10天（0.5分），在現場閑置時間為：11-10=1天（0.5分）。相應的時標網絡進度計劃如圖6-3（2 分）

圖6-3 根據施工機械在現場最少閑置要求調整后的施工網絡進度計劃

　　問題3：

　�。�1）工期補償2天（0.5分）。

　　因為只有工作I（該工作為關鍵工作）的開始作業時間推遲2天導致工期延長，且該項拖延是甲方的責任（1分）；工作H（該工作為非關鍵工作，總時差為3 天）的開始作業時間推遲2天不會導致工期延長；由于施工機械故障致使工作G作業時間延長1天，其責任不在甲方（1分）。

　�。�2）費用補償7497.80元（1分），包括：

　　1） 分項工程費用補償：

　　工作E費用增加=（人工費+材料費+機械費）×（1+管理費率）×（1+利潤率）×（1+規費費率）×（1+稅金率）：

　　=（10×45.00+2500+2×600）×（1+7%）×（1+4.5%）×（1+3.31%）×（1+3.477%）=4960.60元（2分）

　　工作H費用增加=人工費用增加+機械費用增加

　　=18/3×2×30.00+2×550=1460.00元（1分）

　　工作I人工費用增加：36/6×2×30.00=360.00元（1分）（E、I使用同一臺施工機械，所以I工作沒有機械費用增加。）

　　2） 措施項目費用補償：

　　措施項目費用增加=（措施直接費）×（1+管理費率）×（1+利潤率）×（1+規費費率）×（1+稅金率）

　　=600×（1+7%）×（1+4.5%）×（1+3.31%）×（1+3.477%）=717.20元（2分）
