　　第三節 單代號網絡計劃

　　一、單代號網絡圖的構成及特點

　　單代號網絡圖是以節點及其編號表示工作，以箭線表示工作之間邏輯關系的網絡圖形構成，如圖8—17所示。單代號網絡圖與雙代號網絡圖相比，具有以下特點：

　　1.工作之間的邏輯關系容易表達，且不用虛箭線，故繪圖較簡單;

　　2.網絡圖便于檢查和修改;

　　3.由于工作的持續時間表示在節點之中，沒有長度，故不夠形象直觀;

　　4.表示工作之間邏輯關系的箭線可能產生較多的縱橫交叉現象。



　　例題：單代號網絡圖與雙代號網絡圖相比，具有的特點中，不包括( )。

　　A.工作之間的邏輯關系容易表達，且不用虛箭線，故繪圖較簡單

　　B.網絡圖便于檢查和修改

　　C.由于工作的持續時間表示在節點之中，比較形象直觀

　　D.表示工作之間邏輯關系的箭線可能產生較多的縱橫交叉現象

　　答案：C

　　解析：單代號網絡圖中，由于工作的持續時間表示在節點之中，沒有長度，故不夠形象直觀。

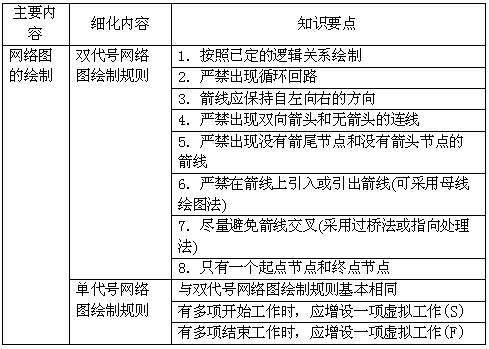

　　二、單代號網絡圖的基本符號

　　1.節點

　　單代號網絡圖中的每一個節點表示一項工作，節點宜用圓圈或矩形表示。



　　單代號網絡圖中的節點必須編號。編號標注在節點內，其號碼可間斷，但嚴禁重復。箭線的箭尾節點編號應小于箭頭節點的編號。一項工作必須有唯一的一個節點及相應的一個編號。

　　2.箭線

　　單代號網絡圖中的箭線表示緊鄰工作之間的邏輯關系，既不占用時間、也不消耗資源。箭線應畫成水平直線、折線或斜線。箭線水平投影的方向應自左向右，表示工作的行進方向。工作之間的邏輯關系包括工藝關系和組織關系，在網絡圖中均表現為工作之間的先后順序。

　　3.線路

　　單代號網絡圖中，各條線路應用該線路上的節點編號從小到大依次表述。

　　例題：單代號網絡圖中，一項工作必須有( )。

　　A.多個節點及多個編號 B.唯一的一個節點及相應的一個編號

　　C.兩個節點兩個編號 D.一個節點，但可無編號

　　答案：B

　　解析：單代號網絡圖中，一項工作必須有唯一的一個節點及相應的一個編號。
