三、案例分析題(共5題，(一)、(二)、(三)題各20分，(IN)、(五)題各30分)

　　(一)

　　背景資料：

　　某施工單位承接了一級公路路基施工，其中K8+000～K8+620路段設置有縱向滲溝。滲溝設計圖如下圖。

　　滲溝的施工工序為：測量放線→滲溝機械開挖→人工修坑壁→現澆C10混凝土封底→溝壁砌筑→安裝固定排水管→填碎石→施工構筑物A。

　　施工單位在滲溝機械開挖中，按滿足圖紙設計的滲溝尺寸和縱坡開挖滲溝，滲溝從上游向下游開挖，開挖要求垂直開挖，并隨挖隨即支撐，開挖中控制好標高，土方挖至接近設計標高時采用人工清槽的方式挖土至設計標高，但局部仍出現超挖。開挖出的土方暫時堆在距坑邊至少1m以外，并堆放高度不得超過2.5m。

　　施工單位按公路工程建設項目及單項工程，建立工程技術檔案，主要包括：

　　①施工組織設計及經驗總結;②技術革新建議的試驗、采用、改動時的記錄;③竣工圖表;④圖紙會審記錄、設計變更和技術核定單;⑤隱蔽工程驗收記錄;⑥工程質量檢查評定和質量事故處理記錄;⑦施工組織設計及經驗總結……

　　問題：

　　1.按功能劃分，構筑物A應是什么?排水管可用哪些材料制成?

　　2.對施工中出現的超挖，應如何處理?

　　3.指出施工單位開挖過程中不妥當做法或錯誤做法并改正。

　　4.針對該滲溝施工，應配置哪些施工機械?

　　5.施工單位建立工程技術檔案前七項中，在工程完工驗收后，哪些是交建設單位保管的檔案?

　　(二)

　　背景資料：

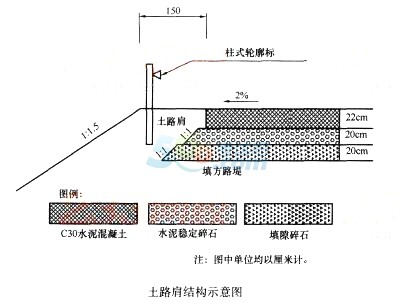

　　某施工單位承接了長96km的平原二級公路路面施工，路面采用C30水泥混凝土路面。土路肩結構示意圖放大，如下圖所示。

　　為控制水泥混凝土路面的施工質量和工期，施工單位計劃在面層施工中采用工程質量最高、施工速度最快、裝備最現代化的成熟水泥混凝土路面攤鋪技術。該技術要求對沿

　　全線布設配電線路。配電線路包括室外線路和室內線路。室內線路采用電纜明敷設，室外線路絕緣導線架空敷設。項目部安全員在對室外線路架工作的檢查中發現：

　　事件一：室外架空線路由導線、絕緣子、橫擔及電桿等組成。室外架空線路采用截面積為16mm2的絕緣銅線，其中有一段采用了截面積為16mm2的絕緣鋁線(長度200m)。

　　事件二：架空線路充分利用沿途的樹木架設，在無法利用樹木架設時，埋設了專用電桿;

　　事件三：一般電桿埋設深度采用電桿長度的1/10，在松軟地質處應加大埋設深度或采用卡盤等加固。

　　事件四：跨越機動車道的成桿應采取單橫擔雙絕緣子;15°～45°的轉角桿應采用雙橫擔雙絕緣子;45。以上的轉角桿應采用十字橫擔。

　　路面、路肩施工完成后，施工單位進行了柱式輪廓標施工。輪廓標的實測檢驗項目為：柱式輪廓標尺寸、安裝角度、反射器外形尺寸(△)。

　　問題：

　　1.室外線路除了背景中的敷設方式之外，還有哪些敷設方式?

　　2.逐條判斷室外線路架設四個事件是否正確，并說明理由。

　　3.寫出背景中采用的水泥混凝土路面攤鋪技術的名稱，面層攤鋪中，縮縫傳力桿塑料套管應采用什么裝置插入?

　　4.背景中，土路肩的施工應該采用什么方法?

　　5.寫出柱式輪廓標賣測檢驗項目的漏項。

　　6.實測檢驗項目中，帶有“△”符號標識的項目代表什么含義?
