選做題：案例題(管道和設備工程)

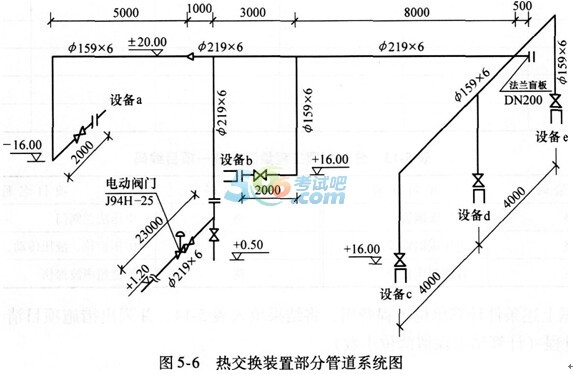

　　7某一化工生產裝置中部分熱交換工藝管道系統如圖5.6所示。

　　說明：

　　1)圖5-6中標注尺寸標高以m計，其他均以mm計。該管道系統工作壓力為2.0MPa。

　　2)管道采用20碳鋼無縫鋼管。管件：彎頭采用成品沖壓彎頭，三通、四通現場挖眼連接異徑管現場摔制。

　　3)閥門、法蘭：所有法蘭為碳鋼對焊法蘭;閥門型號除圖中說明外，均為J41H-25，采用焊法蘭連接;系統連接全部為電弧焊。

　　4)管道支架為普通支架。其中，φl9mm×6mm管支架共12處，每處質量為25kg;φ159mm×6mm管支架共10處，每處質量為20kg。支架除銹后刷防銹漆、調和漆兩遍。

　　5)管道安裝完畢做水壓試驗，對管道焊口按50%的比例做超聲波檢測，其焊口總數φ219mm ×6mm管道焊口數為12個，φ159mm×6mm管道焊口數為24個。

　　6)管道安裝就位后，所有管道外壁除銹后均刷防銹漆兩遍，采用巖棉管殼(厚度為60mm)做絕熱層，外包鋁箔保護層。

　　計算該管道系統工程相關費用的條件如下：

　　分部分項工程量清單項目費用合計1770萬元，其中人工費15萬元，管理費、利潤分別按人工費的50%、60%計。

　　腳手架搭拆的工料機費用按分部分項工程人工費的7%計，其中人工費占25%;大型機械進出場耗用人工費1萬元，材料費3萬元，機械費4.9萬元;安全、文明施工等措施項目費用總額為40萬元。

　　其他項目清單費用l00萬元;規費80萬元。

　　稅金按3.41%計。

　　問題：

　　1.根據圖5—6所示內容和《建設工程工程量清單計價規范》的規定，編制分部分項工程量清單，并將計算過程及結果填入表5-12。要求編制的分部分項工程量清單統一項目編碼見表5-13。

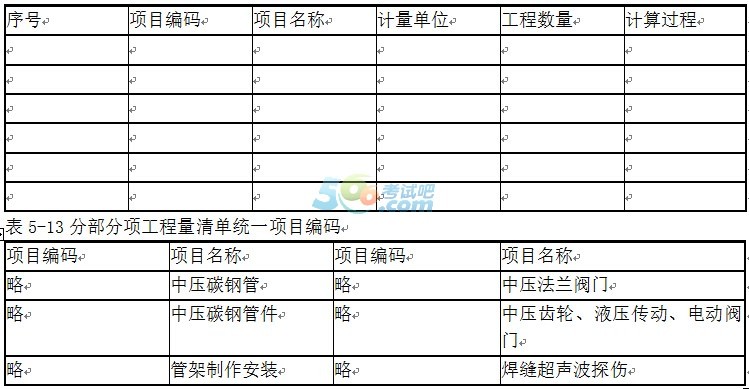

　　表5-12分部分項工程量清單計算表

　　2.依據上述條件計算單位工程費用，將結果填入表5-14，并列出措施項目清單費用和稅金的計算過程(計算結果保留兩位小數)。

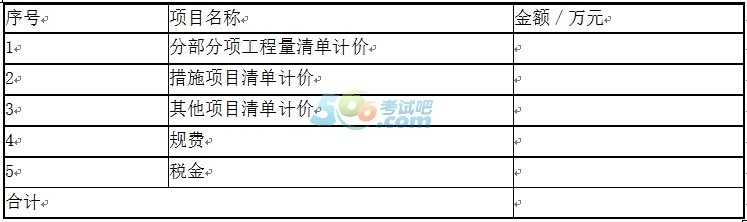

　　表5-14單位工程費用匯總表

　　參考解析【問題1參考答案】

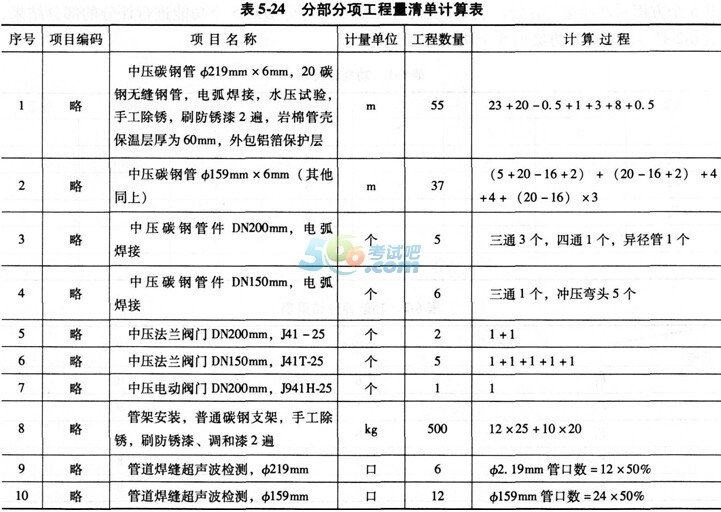

　　填寫完成的表5.12見表5-24。

　　【問題2參考答案】

　　填寫完成的表5-14見表5-25。

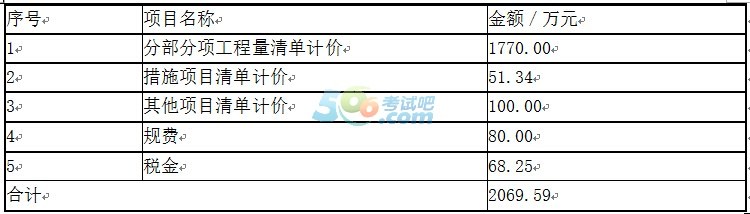

　　表5-25單位工程費用匯總表

　　1)措施項目清單費用計算過程(計算式)：

　　腳手架搭拆費=15×7%+15×7%×25%×(50%+60%)=1.05+0.29=1.34(萬元)

　　大型機械進出場費=(1+3+4.9)+1×(50%+60%)=8.9+1.1=10.00(萬元)

　　安全、文明施工等措施項目費用=40.00萬元

　　措施項目清單費用合計=1.34+10+40=51.34(萬元)

　　2)稅金計算過程(計算式)：

　　稅金=(1770+51.34+100+80)×3.41%=68.25(萬元)
