選做題：案例題(電氣和自動化控制工程)

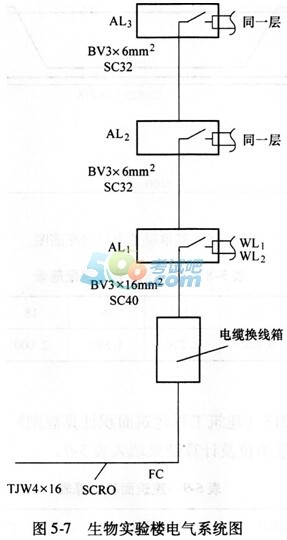

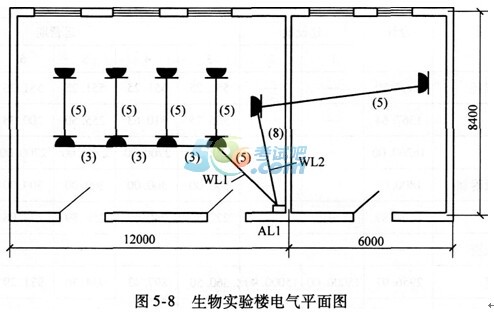

　　8某三層生物實驗樓電氣施工圖如圖5-7和圖5-8所示，每層層高均為3m，直埋電纜

　　(YJV4×16)經過落地電纜換線箱引入AL。配電箱，AL1、AL2、AL3均為定型照明配電箱，安裝高度底邊距地面600ram(電纜換線箱的尺寸忽略不計);插座回路采用聚乙烯管DN32mm沿地面暗配，管內穿3根BV4mm2導線，插座距地0.3m。

　　計算電氣系統相關費用時，按下列規定執行：

　　1)電氣系統安裝工程按設計文件計算出各分部分項工程工料機費用合計為6500萬元，其中人工費占10%。

　　2)安裝工程腳手架搭拆的工料機費用，按各分部分項工程人工費合計的8%計取，其中人工費占25%;夜間施工費按63萬元計;其他措施費項目清單費用按148萬元計。

　　3)其他項目清單費用為75萬元。

　　4)施工管理費、利潤分別按人工費的65%和35%計。

　　5)規費按85萬元計;稅金按稅率3.5%計。

　　問題(計算結果保留兩位小數)：

　　1.根據圖5-7和圖5-8所示內容和GB 50500—2013《建設工程工程量清單計價規范》的規定，編制電氣系統的配電箱、配管、配線和插座的分部分項工程量清單，并將計算過程及結果填人表5-16。電氣系統各分部分項工程量清單項目的統一編碼見表5-15。

　　注：1.配電箱尺寸(寬×高×厚)為450mm ×800mm ×400mm。

　　2.配管水平長度見圖示括號內數字，單位為m。

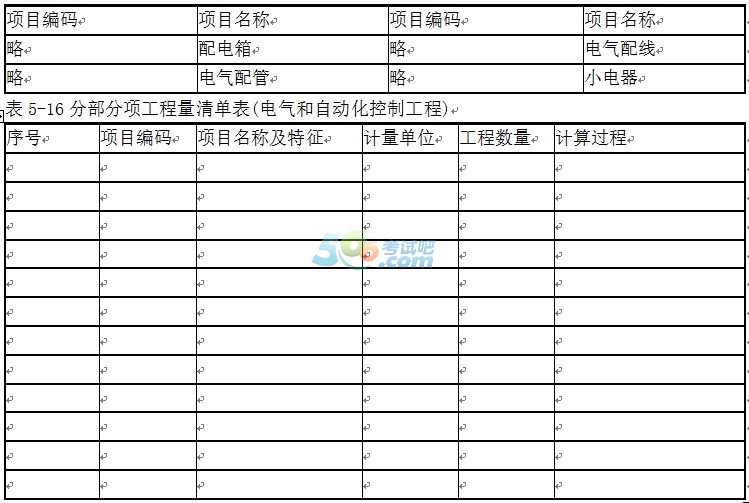

　　表5-15分部分項工程量清單的項目編碼

　　2.依據GB 50500—2013《建設工程工程量清單計價規范》和建標[2013]44號文件《建筑安裝工程費用項目組成》的規定，編制“單位工程費用匯總表”。將有關數據和相關內容填人表5-17。

　　表5-17單位工程費用匯總表

　　參考解析【問題1參考答案】

　　填寫完成的表5.16見表5-26。

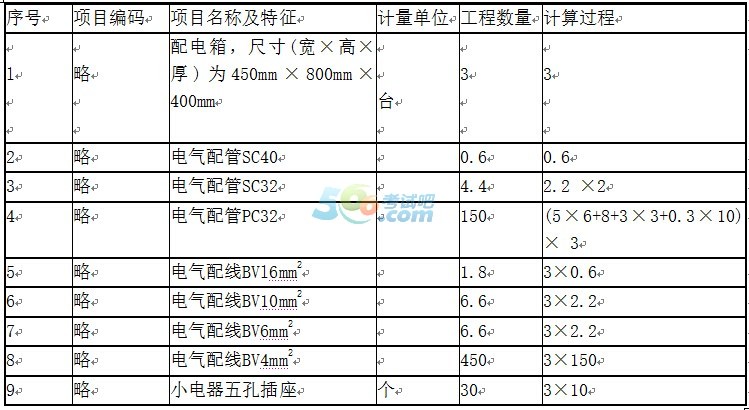

　　表5-26分部分項工程量清單表(電氣和自動化控制工程)

　　【問題2參考答案】

　　填寫完成的表5-17見表5-27。

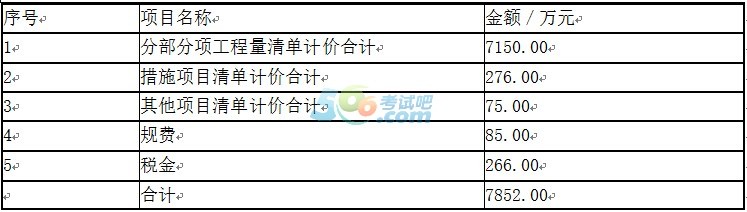

　　表5-27單位工程費用匯總表

　　各項費用的計算式如下：

　　1)分部分項工程量清單費用合計=6500+6500×10%×(65%+35%)=7150.00(萬元)

　　2)措施項目清單費用：

　　腳手架搭拆費=6500×10%×8%+6500×10%×8%×25%×(65%+35%)=65.00(萬元)

　　夜間施工費=63.00(萬元)

　　其他措施費項目清單費=148.00(萬元)

　　措施項目清單費用合計=65+63+148=276.00(萬元)

　　3)其他項目清單費用合計=75.00(萬元)

　　4)規費=85.00(萬元)

　　5)稅金=(7150+276+75+85)×3.5%=266.00(萬元)
